Processus de production
de tubes/profilés soudés
L’usinage par enlèvement de copeaux des bords de bande pour la préparation des soudures est au cœur de la gamme de produits.
Sans traitement des bords de bande
Le matériau de bande de départ est généralement une bande divisée dans le sens de la longueur (bande refendue). Les arêtes ne sont vraiment propres qu’à <35%, la plus grande partie est cassée en biais et n’est pas propre, donc irrégulière en termes de rectitude, d’angle et de structure, le cas échéant, les revêtements peuvent gêner le soudage.
Plus l’épaisseur de la paroi est importante et plus le diamètre du tube est petit, plus l’angle en V sous lequel les bords du tube rond se rejoignent est grand. La section à souder qui s’entrechoque est de plus en plus petite et donc la zone à fluidifier est nécessairement plus grande.
Il en résulte également que la zone de refoulement, et donc la force de refoulement, augmente immédiatement après le soudage. Il en résulte des surélévations de soudure de plus en plus importantes, qui doivent être rabotées de manière très coûteuse sur la surface supérieure et intérieure.
Optimisation des soudures avec traitement des bords
Les bords de la bande deviennent uniformément propres et droits et conservent leur structure interne, même en surface.
Les bords sont traités selon un angle réglable, ce qui permet de réduire l’angle en V pour le soudage et d’éliminer les revêtements sur le bord de la bande.
La section transversale d’intersection des bords est maximisée, de sorte qu’un plus petit volume de matériau doit être fluidifié.
- Moins de consommation d’énergie
- Vitesse de soudage plus élevée
- Structure de soudure plus homogène = amélioration de la qualité
Intégration dans les lignes de soudage de tubes
Les machines de traitement des rives de feuillards modulaires du Berger Gruppe sont intégrées dans des lignes de soudage de tubes pour optimiser les soudures.

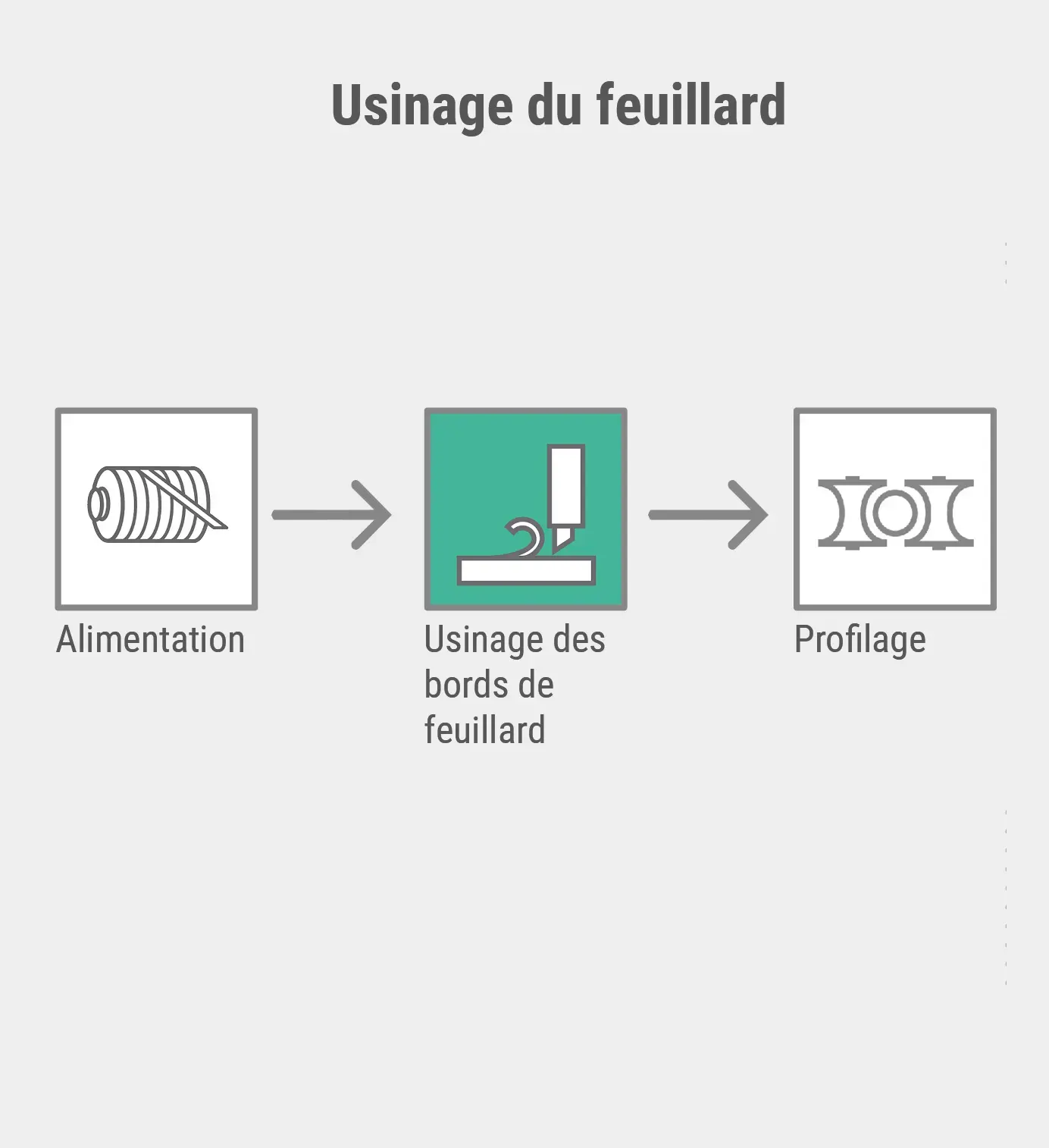

Ils sont installés entre l’alimentation en bande et la ligne de profilage. Souvent, la machine de traitement des rives de feuillards est précédée d’une machine de dressage à plat qui réduit l’ondulation de la bande et élimine la courbure de la bobine.
Traitement des rives de bandes par enlèvement de copeaux
Grâce au procédé de traitement des rives de bandes par enlèvement de copeaux, les rives des bandes sont uniformément propres, droites et conformes aux dimensions. Ils conservent également leur structure interne en surface.
Les bords sont usinés sous un angle réglable, ce qui permet d’éliminer les revêtements et de réduire à volonté l’angle en V pour le soudage. Ainsi, aucune bavure ne peut se détacher lors des opérations ultérieures, comme le poinçonnage ou le profilage.
Contrairement au laminage, le traitement des rives de bandes par enlèvement de copeaux ne modifie pas le matériau. La structure de la surface du matériau est préservée.
Grâce à un réglage précis des outils et à un système ingénieux de disposition des broches, même les chanfreins et les contours complexes sont usinés sur le bord de la bande sans affecter la structure de la surface.
