Processus de production
de pinces
Dans le cadre de la chaîne de processus de fabrication de pinces, le Berger Gruppe propose des solutions pour une grande partie des étapes de production. Les solutions d’automatisation et les processus de rectification sont au cœur de la gamme de produits.

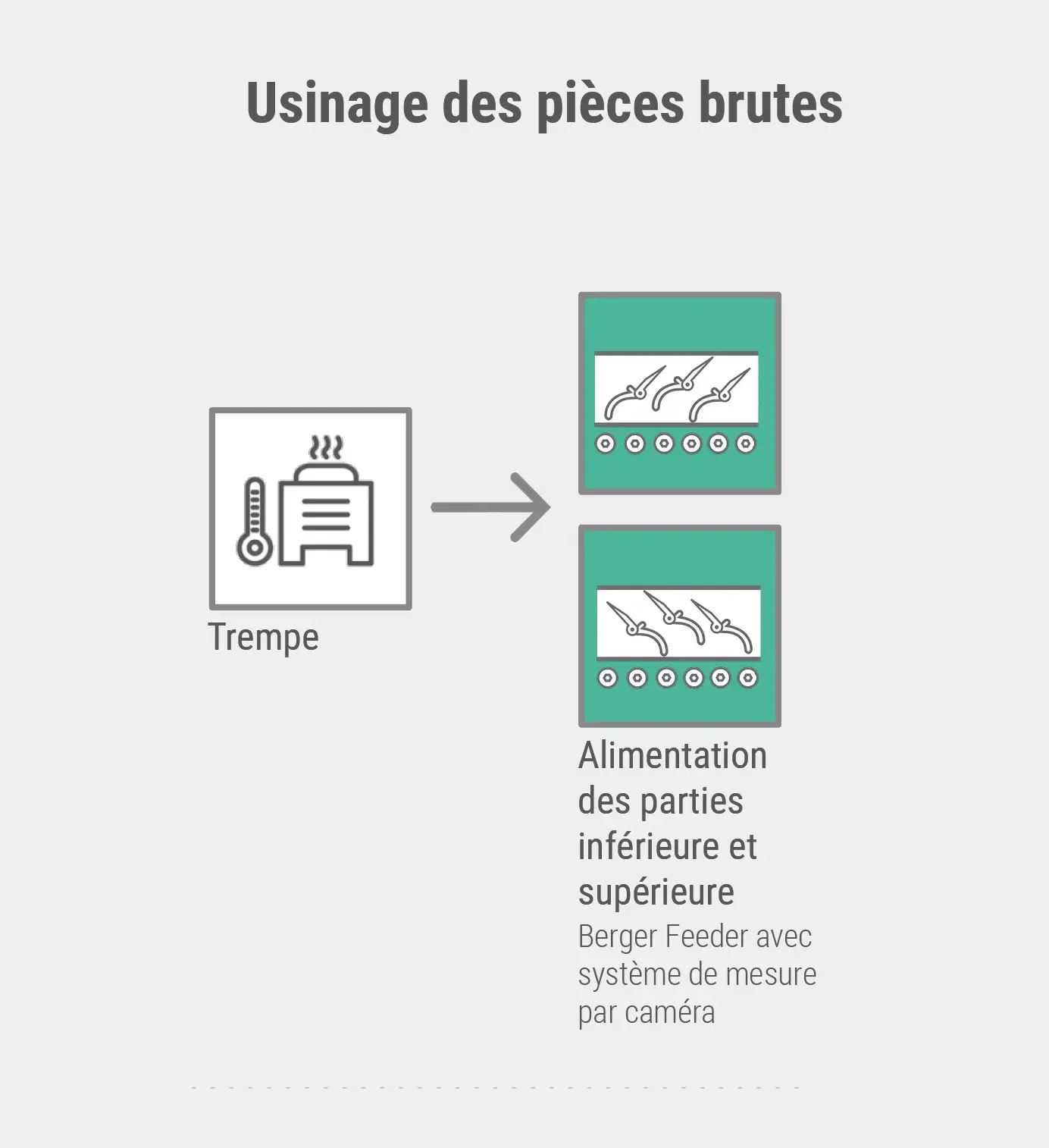

Alimentation de la partie inférieure et supérieure
Les cellules robotisées ainsi que les cellules d’usinage avec rectifieuses CNC peuvent être équipées de différents systèmes d’alimentation et de magasins pour les pièces empilables et non empilables.
Le système de transport Berger Feeder permet l’alimentation désordonnée des pièces de pinces par bande transporteuse en combinaison avec un système de caméras.

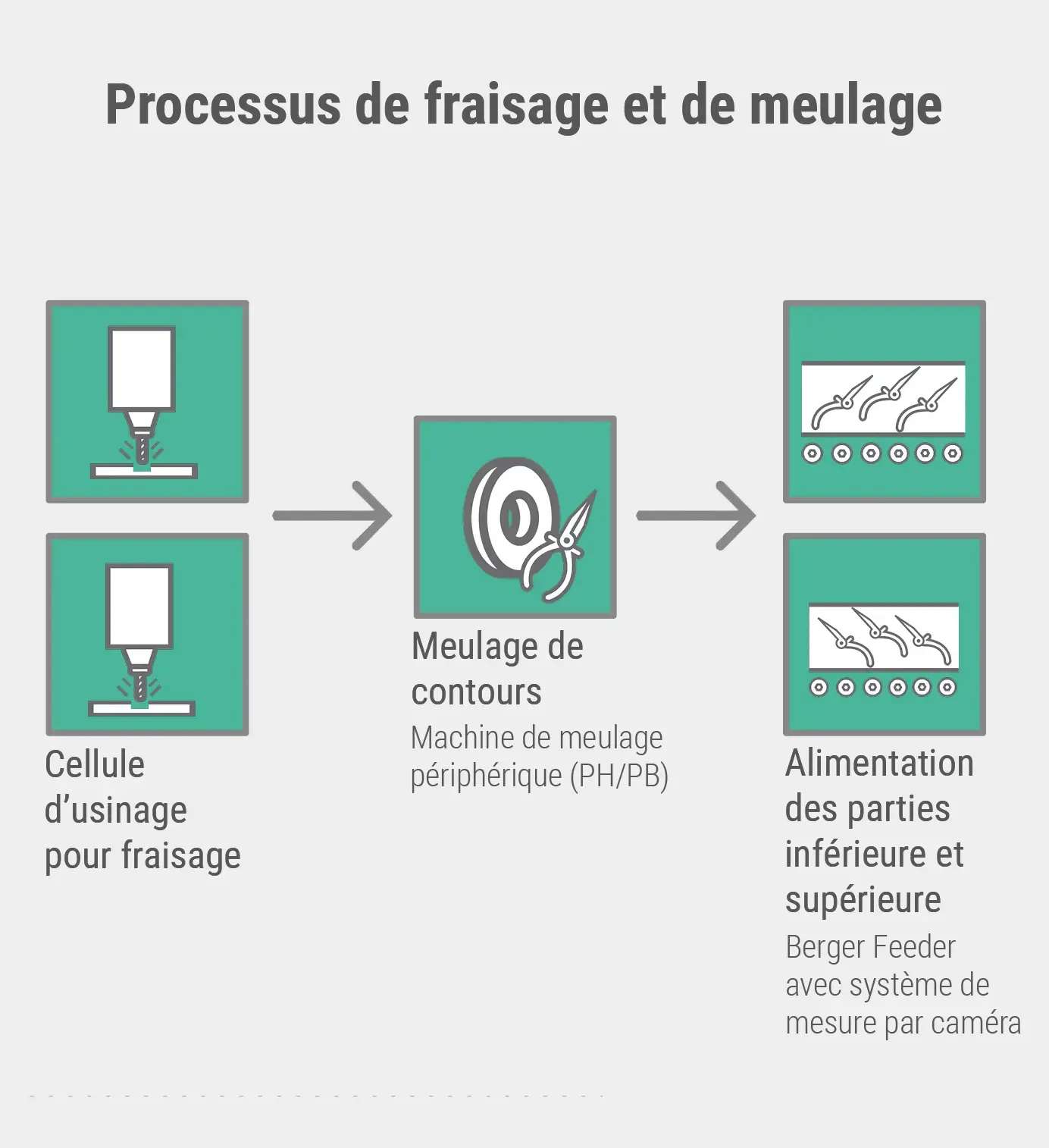

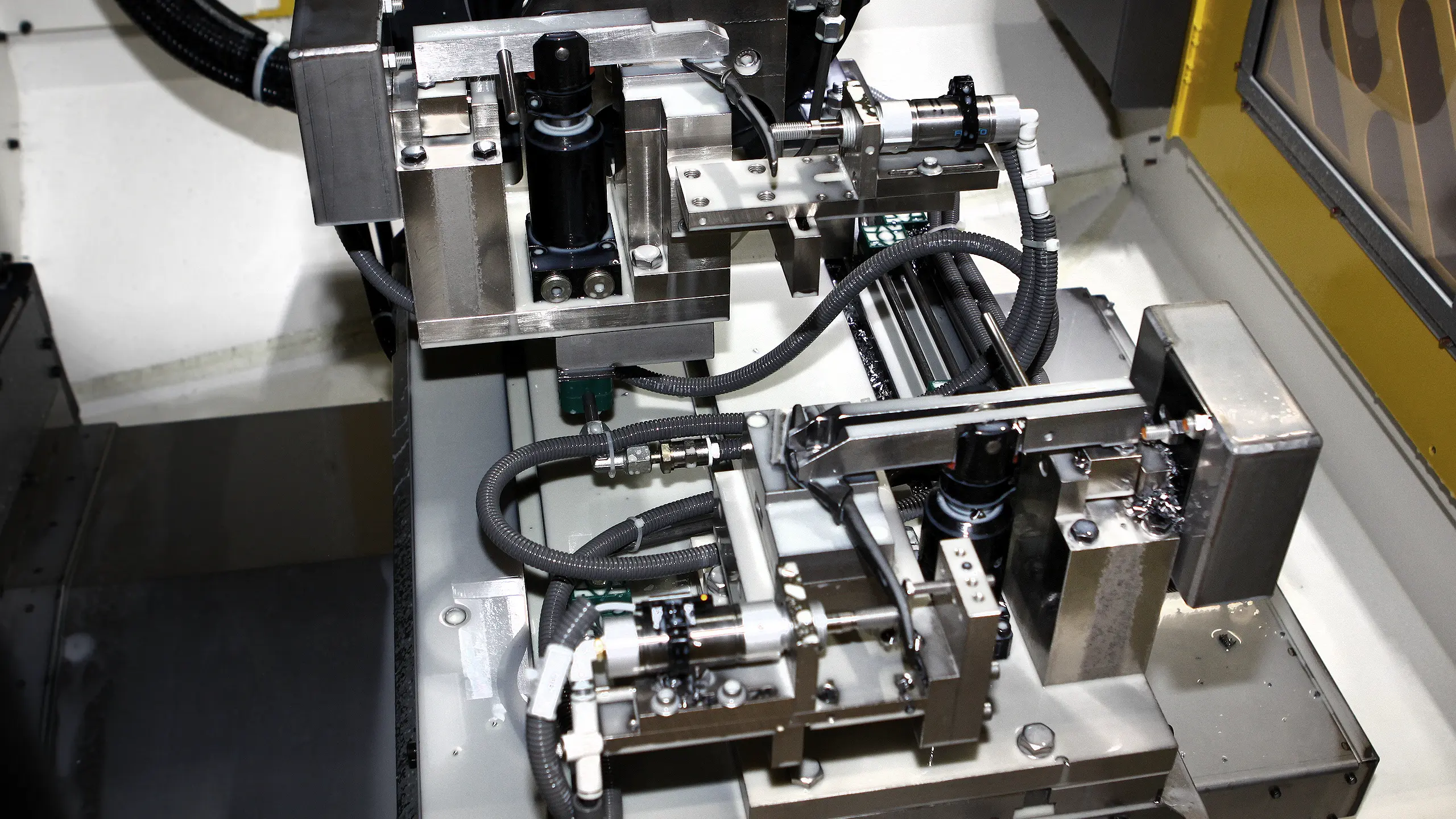

Intégration de processus : fraisage de pinces
Deux stations de fraisage sont intégrées dans la cellule d’usinage pour pinces.
- Préparation des pièces pour la rectification ultérieure
- Dispositif spécial pour centres de fraisage CNC pour le centrage, le perçage, le taraudage et le fraisage (photo de droite)
- Construction de dispositifs et développement
- Automatisation des robots et connexion du processus avec la station de meulage ou d’ébavurage

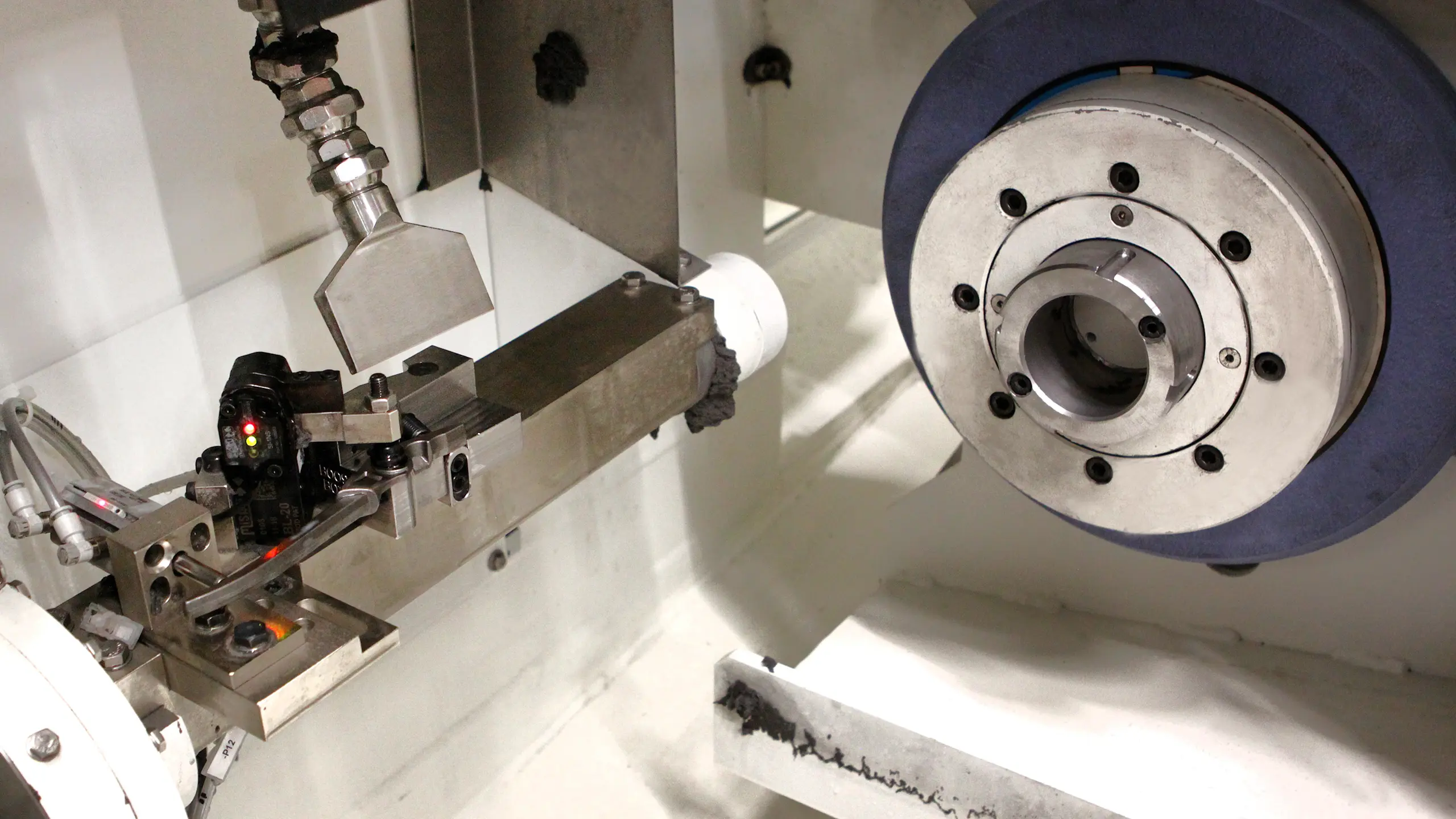

Meulage des contours sur les pinces
La machine de meulage périphérique à commande numérique de la série PH/PB obtient un meulage des contours sur les pièces de pinces grâce à un axe vertical supplémentaire.
- Largeur de la meule jusqu’à 130 mm
- Course de l’axe X jusqu’à 640 mm
- meule Ø 400 mm (à usiner jusqu’à 300 mm)
- Table de rectification à trois axes
– Axe X = avance principale avec moteur linéaire
– Axe A = axe de basculement/angle de coupe
– Axe V = axe vertical

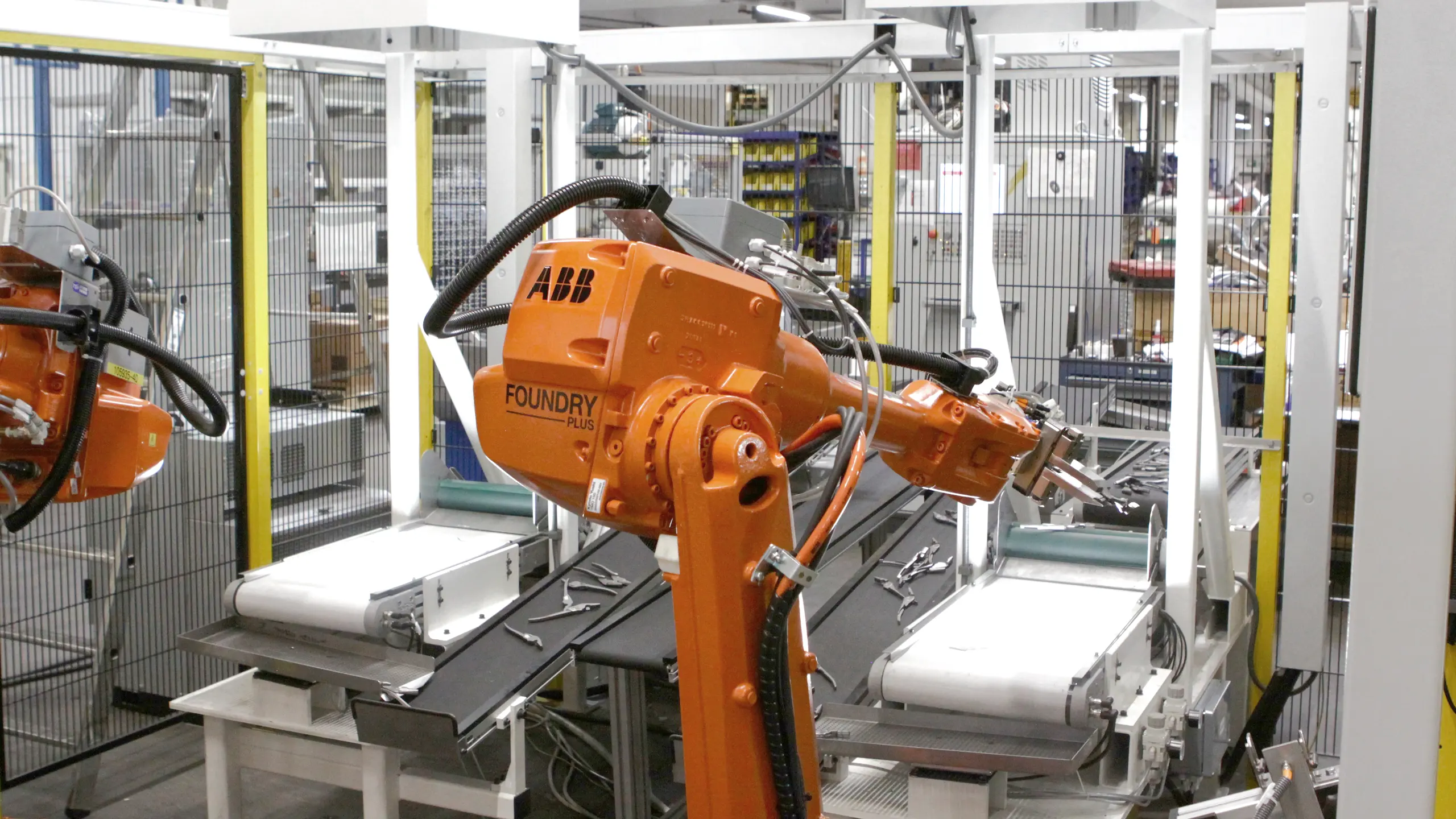

Alimentation des pièces inférieures et supérieures
Les pièces sont acheminées vers l’étape de production suivante par le système de transport Berger Feeder.
La position des pièces de la pince est mesurée par caméra et transmise aux robots de manutention qui prennent les pièces et les déposent dans la machine de production suivante ou dans un système de magasin.

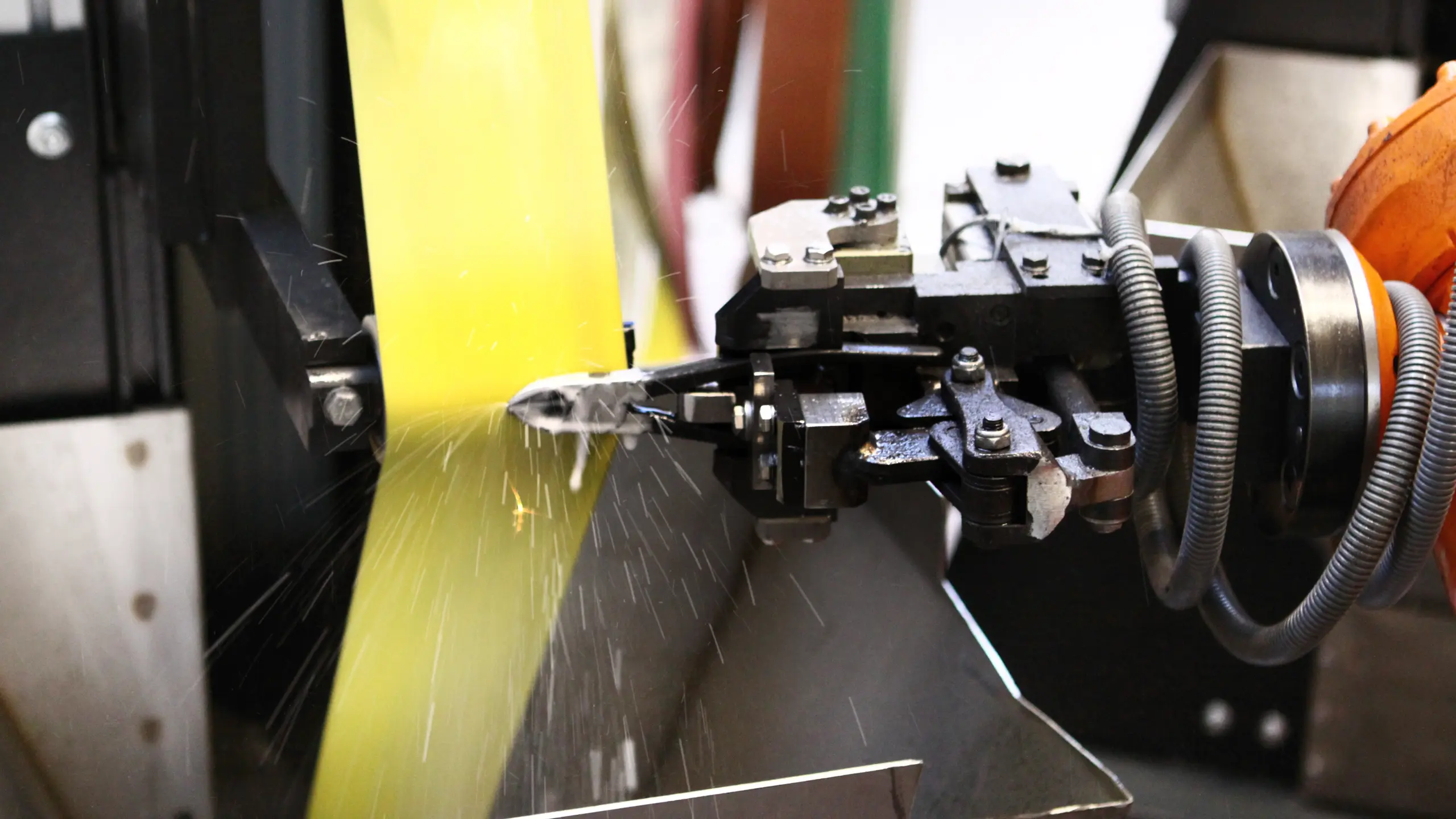

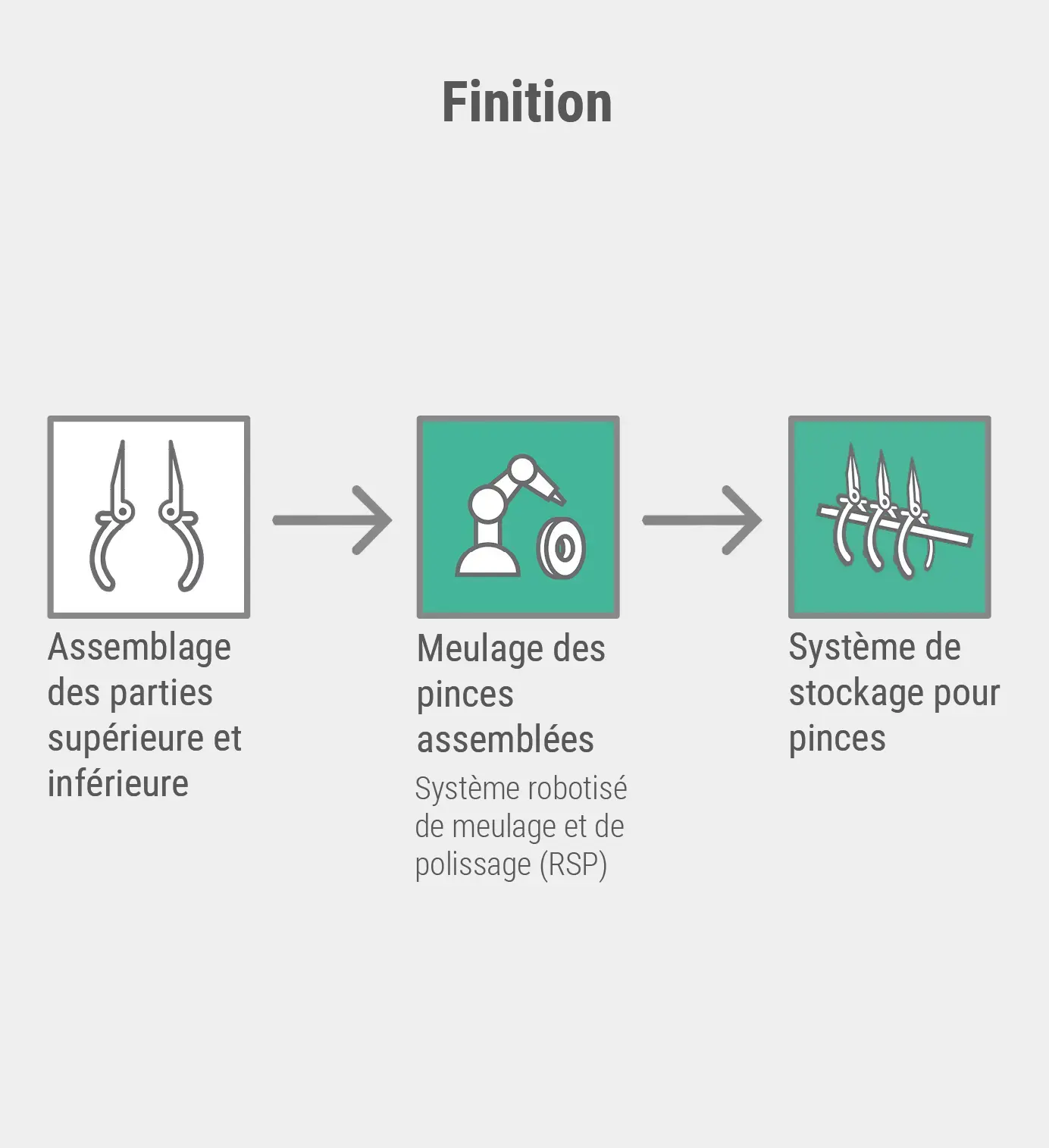

Rectification de pinces montées
Le Berger Gruppe propose des cellules robotisées pour l’usinage d’outils à main et d’outils de jardinage, dans lesquelles la pièce est guidée par le robot.
Dans ce cas, la pièce à usiner est alimentée soit par un magasin de chargement, soit en vrac de manière désordonnée par Berger Feeder. Le robot saisit la pièce et l’achemine vers les différentes stations de traitement.
La cellule robotisée présentée ici est équipée comme suit :
- quatre stations de meulage à bande abrasive
- Magasin pour pinces
- Système de caméra

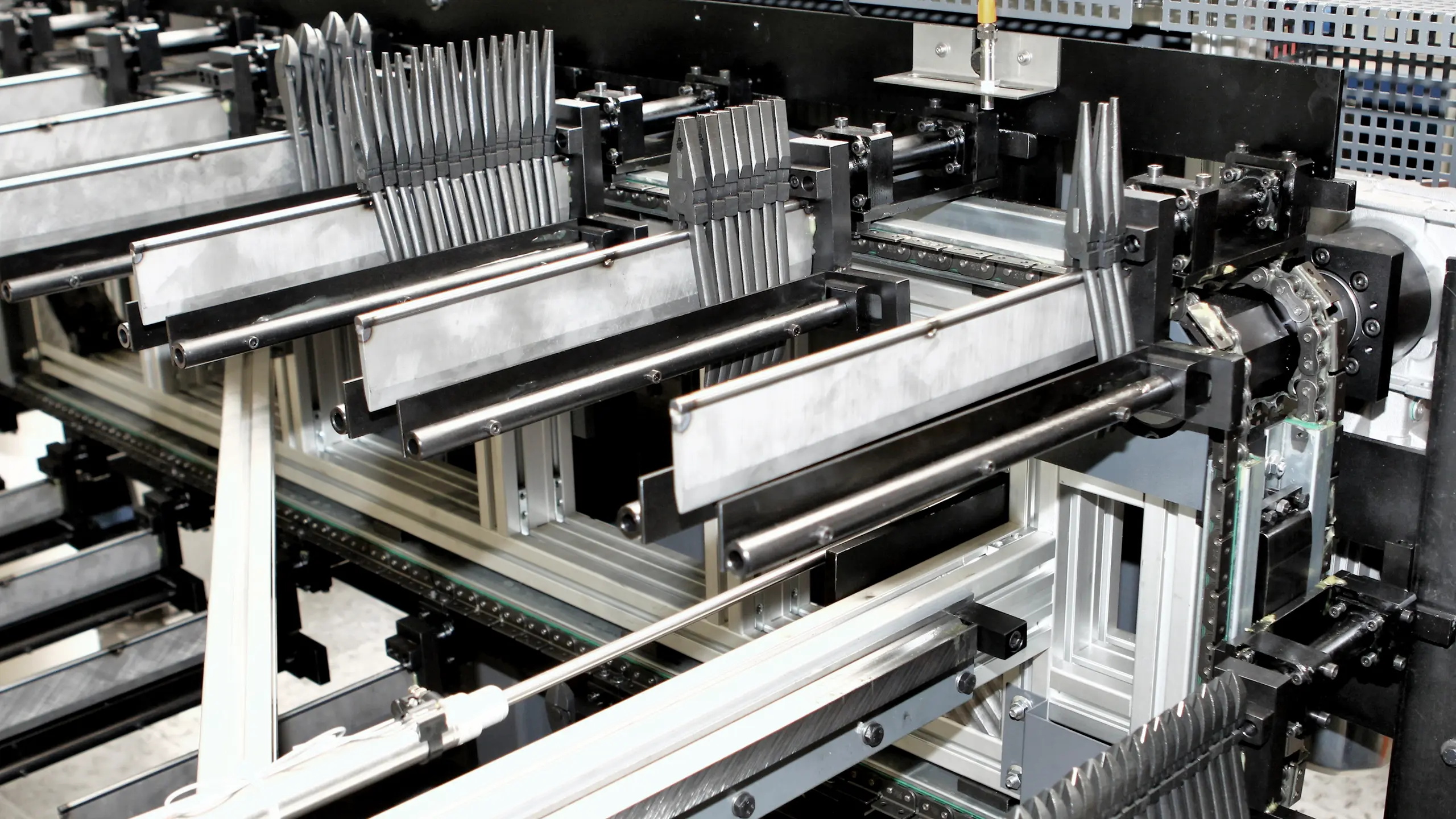

Système de magasin pour pinces
Les cellules robotisées ainsi que les cellules d’usinage avec rectifieuses CNC peuvent être équipées de différents systèmes d’alimentation/de magasin pour les pièces empilables et non empilables.
La conception des magasins de chargement/déchargement dépend de différentes exigences :
- Capacité du magasin nécessaire
- Forme des pièces
- Diversité des formes de pièces
- Intégration dans l’étape de fabrication précédente
- Orientation des pièces
Pour le chargement des pinces, on utilise généralement un magasin à chaîne rotatif comme chargeur.
