Produktionsprozess von Zangen
Im Rahmen der Prozesskette zur Herstellung von Zangen bietet die Berger Gruppe Lösungen für Automation und Schleifprozesse an.

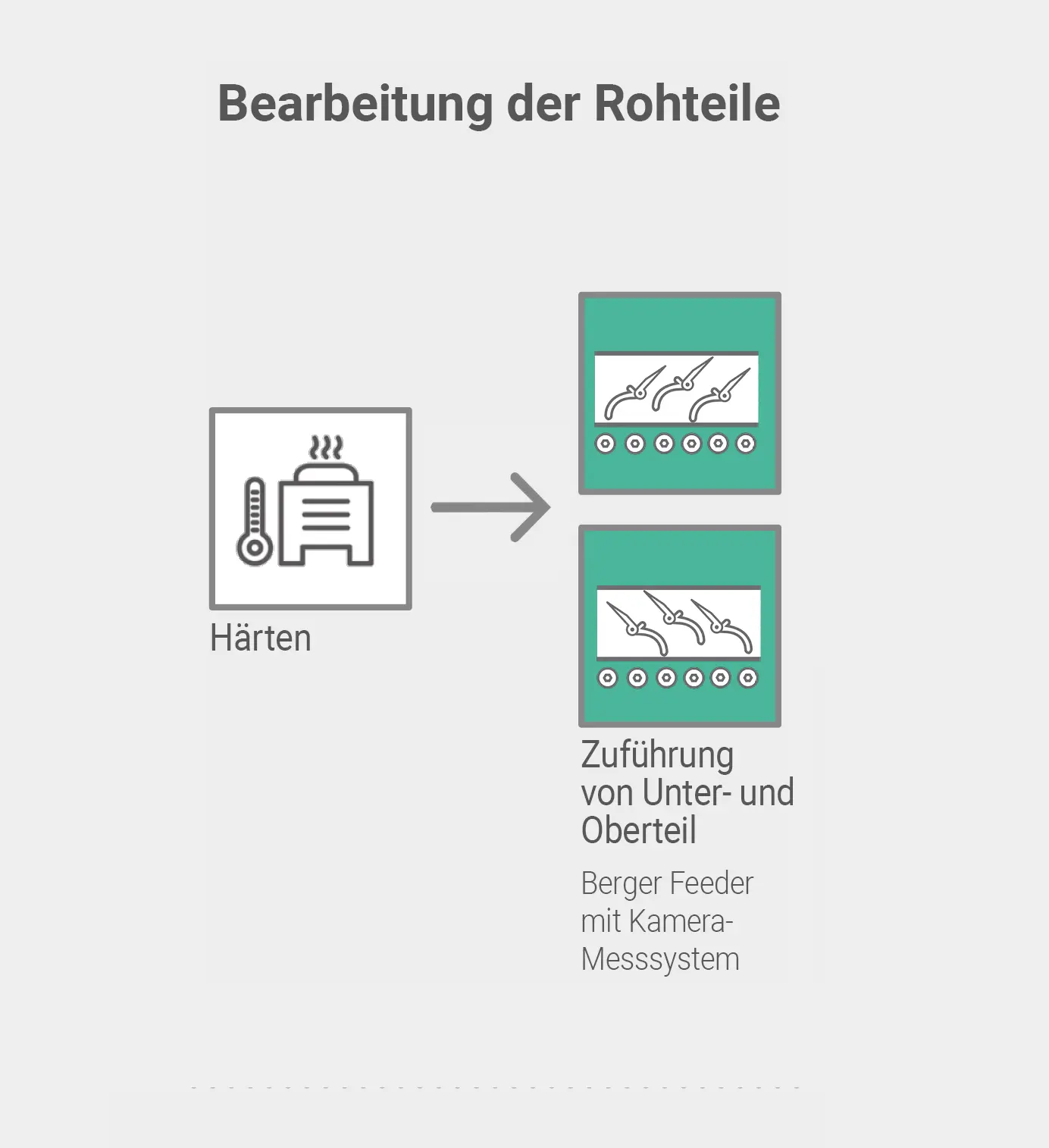

Zuführung von Unter- und Oberteil
Roboterzellen sowie Bearbeitungszellen mit CNC-Schleifmaschinen können mit unterschiedlichen Zuführ- und Magazinsystemen für stapelbare und nicht stapelbare Werkstücke ausgestattet werden.
Das Transportsystem Berger Feeder ermöglicht das ungeordnete Zuführung der Zangenteile über Transportband in Verbindung mit einem Kamerasystem.

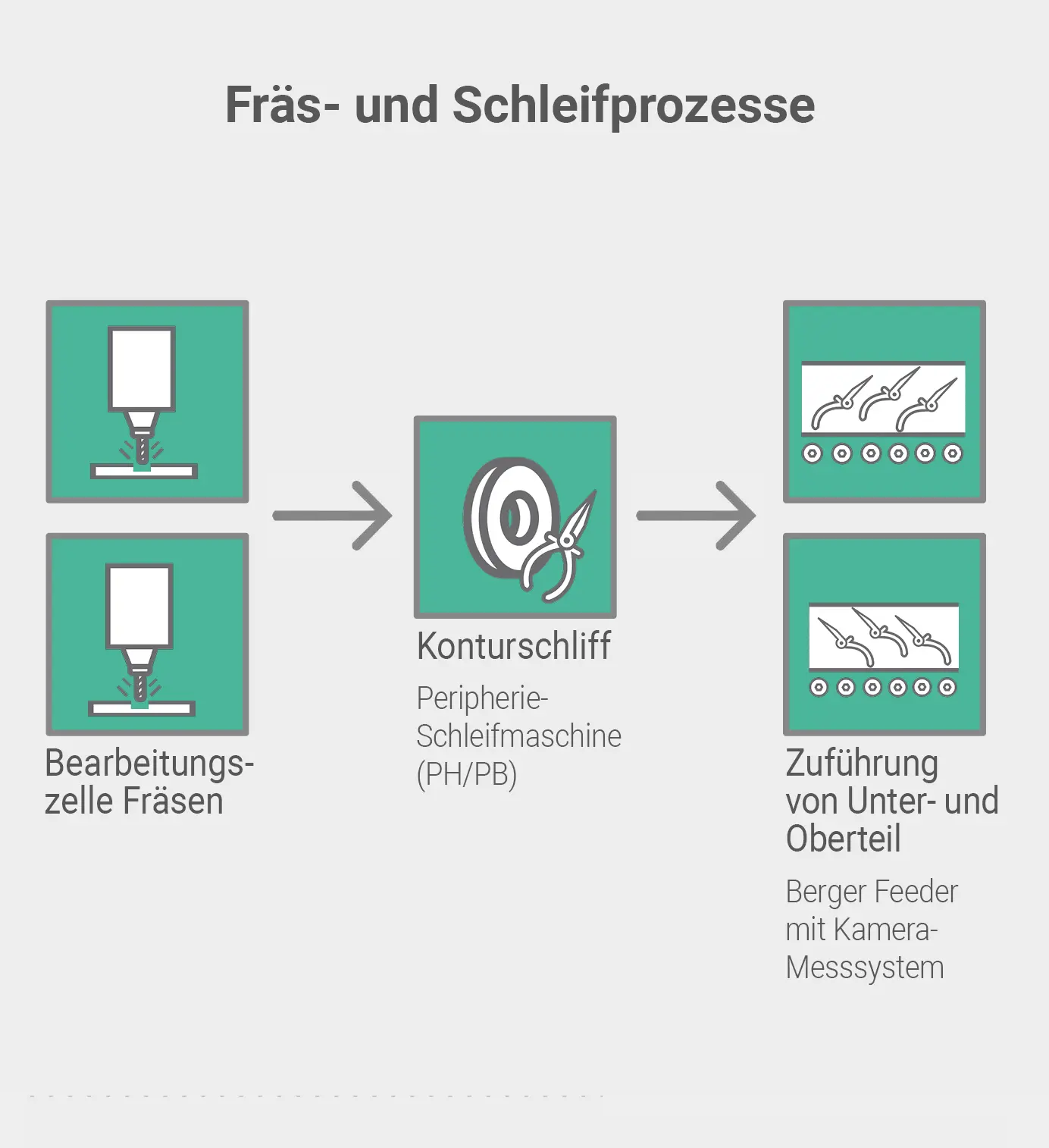

Prozessintegration: Fräsbearbeitung von Zangen
In die Bearbeitungszelle für Zangen sind zwei Frässtationen integriert.
- Vorbereitung der Werkstücke für anschließende Schleifbearbeitung
- Spezialvorrichtung für CNC-Fräszentren zum Zentrieren, Bohren, Gewindeschneiden und Fräsen (Bild rechts)
- Vorrichtungsbau und Entwicklung
- Roboterautomation und Prozessverbindung mit Schleif- oder Entgratstation
Konturschliff an Zangen
Die CNC-gesteuerte Peripherie-Schleifmaschine der Baureihe PH/PB erzielt mit einer zusätzlichen Vertikalachse einen Konturschliff an Zangenteilen.
- Schleifscheibenbreite bis 130 mm
- Verfahrweg X-Achse bis 640 mm
- Schleifscheiben-Ø 400 mm (bis 300 mm abzuarbeiten)
- Dreiachsiger Schleiftisch
– X-Achse = Hauptvorschub mit Linearmotor
– A-Achse = Kippachse/Schneidenwinkel
– V-Achse = Vertikalachse
Zuführen von Unter- und Oberteilen
Die Werkstücke werden über das Transportsystem Berger Feeder dem nächsten Produktionsschritt zugeführt.
Die Lage der Zangenteile wird über Kamera vermessen und an die Handlingsroboter weitergegeben, welche die Werkstücke aufnehmen und in die folgende Produktionsmaschine oder in ein Magazinsystem ablegen.

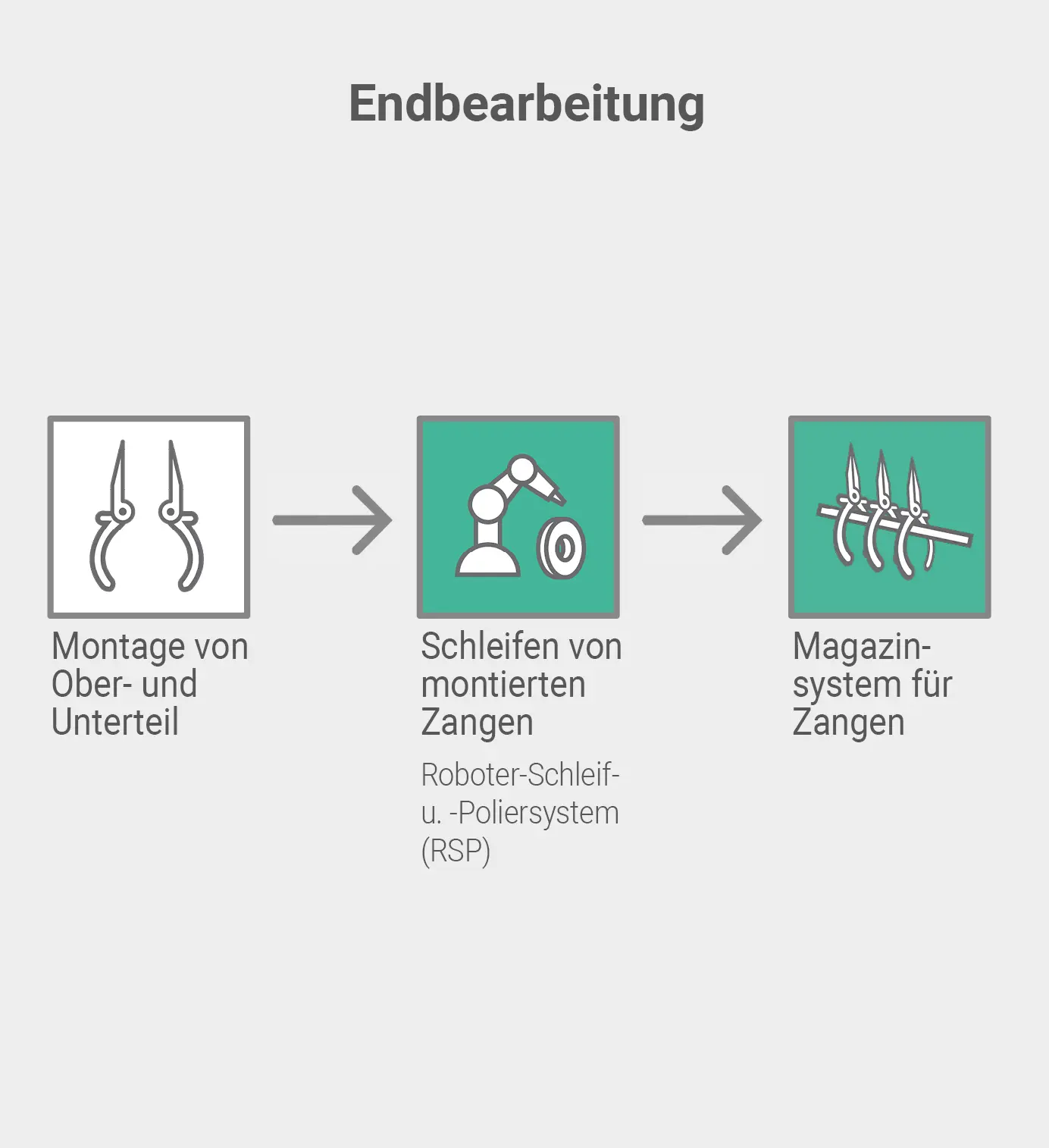

Schleifen von montierten Zangen
Die Berger Gruppe bietet Roboterzellen zur Bearbeitung von Hand- und Gartenwerkzeugen an, bei denen das Werkstück vom Roboter geführt wird.
Hierbei wird das Werkstück entweder über Belademagazin oder ungeordnet als Schüttgut über Berger Feeder zugeführt. Der Roboter greift das Werkstück und führt es den einzelnen Bearbeitungsstationen zu.
Die hier gezeigte Roboterzelle ist wie folgt ausgestattet:
- vier Bandschleifstationen
- Magazin für Zangen
- Kameramesssystem
Magazinsystem für Zangen
Roboterzellen sowie Bearbeitungszellen mit CNC-Schleifmaschinen können mit unterschiedlichen Zuführ-/Magazinsystemen für stapelbare und nicht stapelbare Werkstücke ausgestattet werden.
Die Ausführung der Lade-/Entlademagazine ist abhängig von verschiedenen Anforderungen:
- Benötigte Magazinkapazität
- Form der Werkstücke
- Vielfalt der Werkstückformen
- Einbindung in vorherige Fertigungsstufe
- Orientierung der Werkstücke
Zum Magazinieren von Zangen wird meist ein umlaufendes Kettenmagazin als Belademagazin eingesetzt.
