Proceso de producción
de alicates
Como parte de la cadena de procesos de fabricación de alicates, el Berger Gruppe ofrece soluciones para una gran parte de los pasos de producción. Las soluciones de automatización y los procesos de rectificado constituyen el núcleo de la gama de productos.

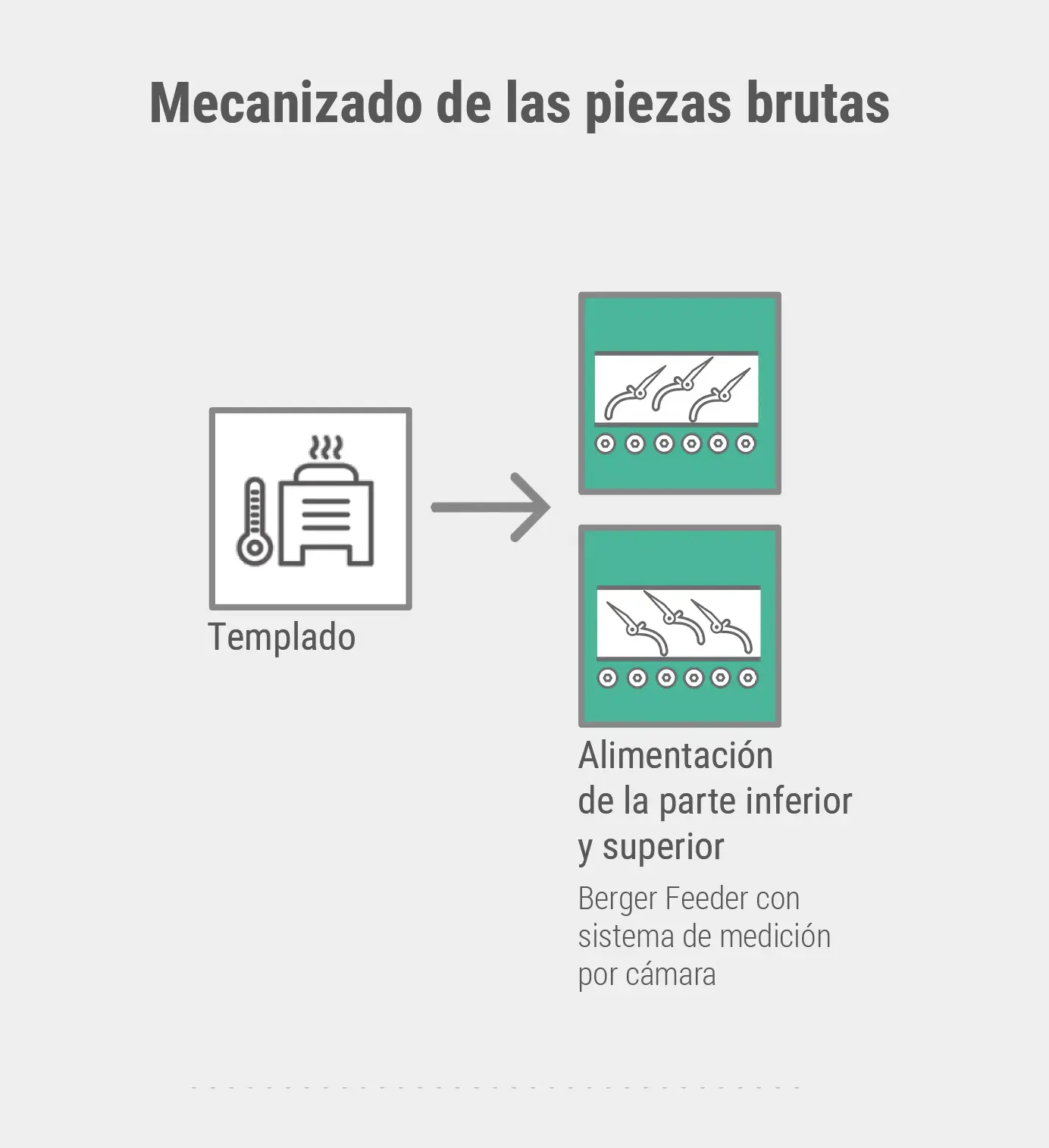

Alimentación de la parte inferior y superior
Las células robotizadas y las células de mecanizado con rectificadoras CNC pueden equiparse con distintos sistemas de alimentación y almacén para piezas apilables y no apilables.
El sistema de transporte Berger Feeder permite la alimentación desordenada de piezas de pinzas mediante una cinta transportadora junto con un sistema de cámaras.

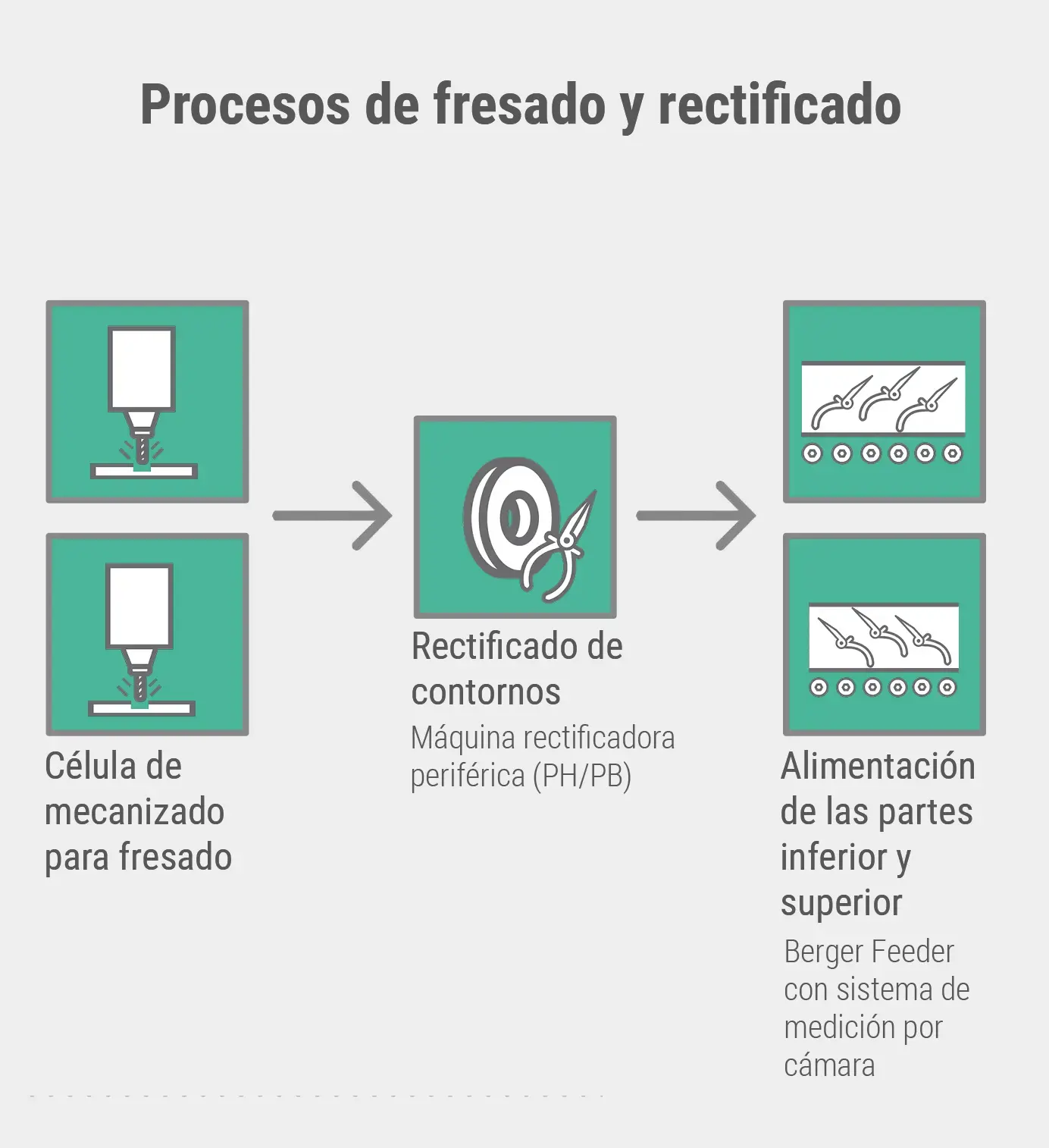

Integración de procesos: Fresado de pinzas
Hay dos estaciones de fresado integradas en la célula de mecanizado de pinzas.
- Preparación de las piezas para su posterior lijado
- Dispositivo especial para centros de fresado CNC para centrar, taladrar, roscar y fresar (imagen derecha)
- Construcción y desarrollo de instalaciones
- Automatización robotizada y conexión a proceso con estación de rectificado o desbarbado
Lijado de contornons en pinzas
La máquina rectificadora periférica controlada por CNC de la serie PH/PB consigue el lijado de contornos en piezas de agarre con un eje vertical adicional.
- Ancho del disco de rectificado hasta 130 mm
- Recorrido del eje X hasta 640 mm
- Disco abrasivo Ø 400 mm (mecanizable hasta 300 mm)
- Mesa de rectificado de tres ejes
– Eje X = avance principal con motor lineal
– Eje A = eje basculante/ángulo de corte
– Eje V = eje vertical
Alimentación de las partes inferior y superior
Las piezas se alimentan a la siguiente fase de producción mediante el sistema de transporte Berger Feeder.
La posición de las piezas de agarre se mide mediante una cámara y se transmite a los robots de manipulación, que recogen las piezas y las colocan en la siguiente máquina de producción o en un sistema de almacenaje.

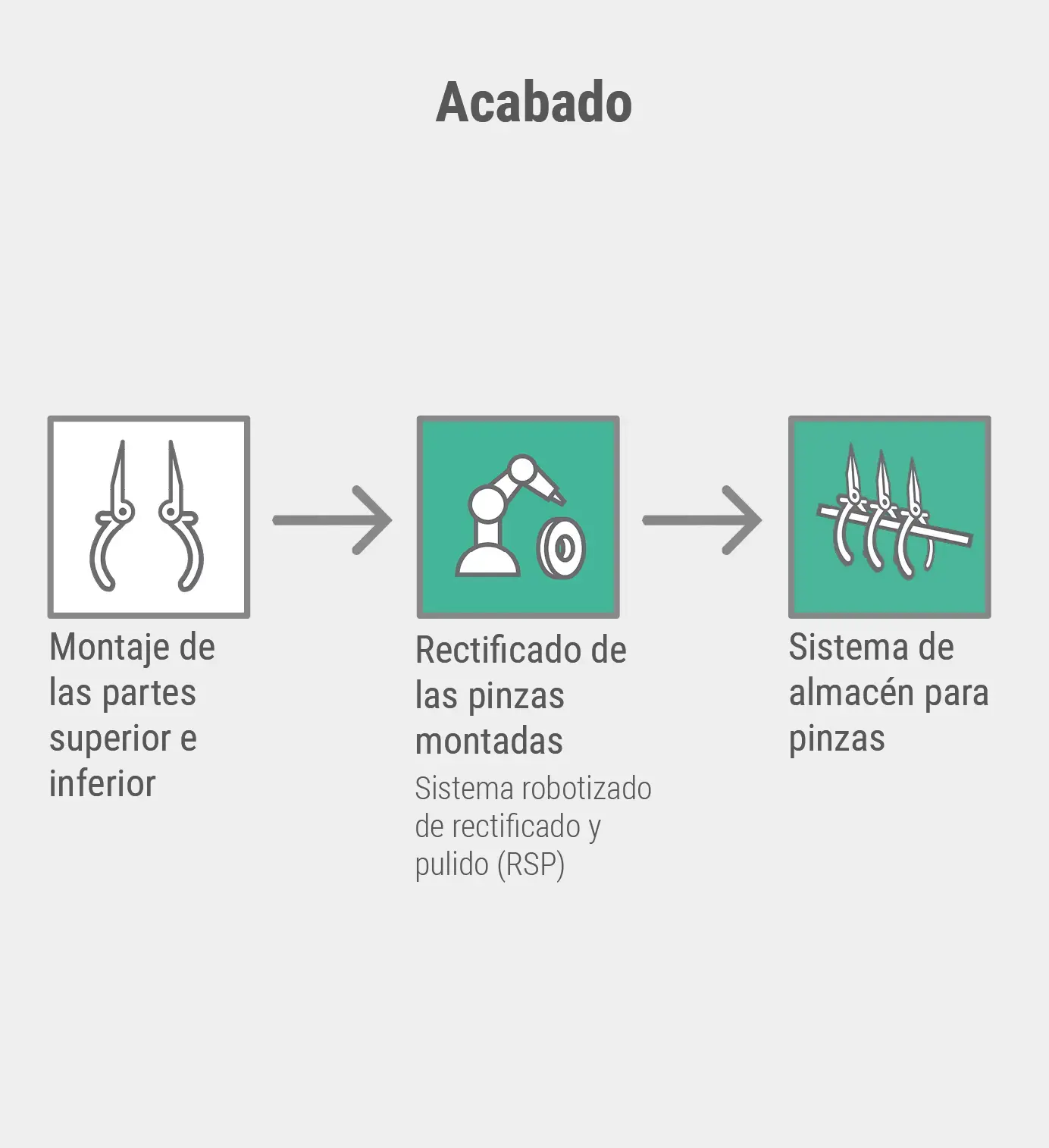

Afilado de pinzas montadas
El Berger Gruppe ofrece células robotizadas para procesar herramientas manuales y de jardinería en las que la pieza es guiada por el robot.
La pieza se alimenta a través de un almacén de carga o a granel mediante un Berger Feeder. El robot agarra la pieza y la alimenta a las estaciones de procesamiento individuales.
La célula robotizada que se muestra aquí está equipada como sigue:
- Cuatro estaciones de lijado con cinta abrasiva
- Cargador para alicates
- Sistema de medición por cámara
Sistema de almacenaje para pinzas
Las células robotizadas y las células de mecanizado con rectificadoras CNC pueden equiparse con distintos sistemas dealimentación/almacenamiento para piezas apilables y no apilables.
El diseño de los almacenes de carga/descarga depende de diversos requisitos:
- Capacidad requerida del cargador
- Forma de las piezas
- Variedad de formas de piezas
- Integración en la fase de producción anterior
- Orientación de las piezas
Un cargador de cadena giratorio se suele utilizar como cargador para almacenar alicates.
