Proceso de producción
de tijeras quirúrgicas
Como parte de la cadena de procesos de fabricación de tijeras quirúrgicas, el Berger Gruppe ofrece soluciones para una gran parte de los pasos de producción. También en este caso, las soluciones de automatización y los procesos de rectificado constituyen el núcleo de la gama de productos.

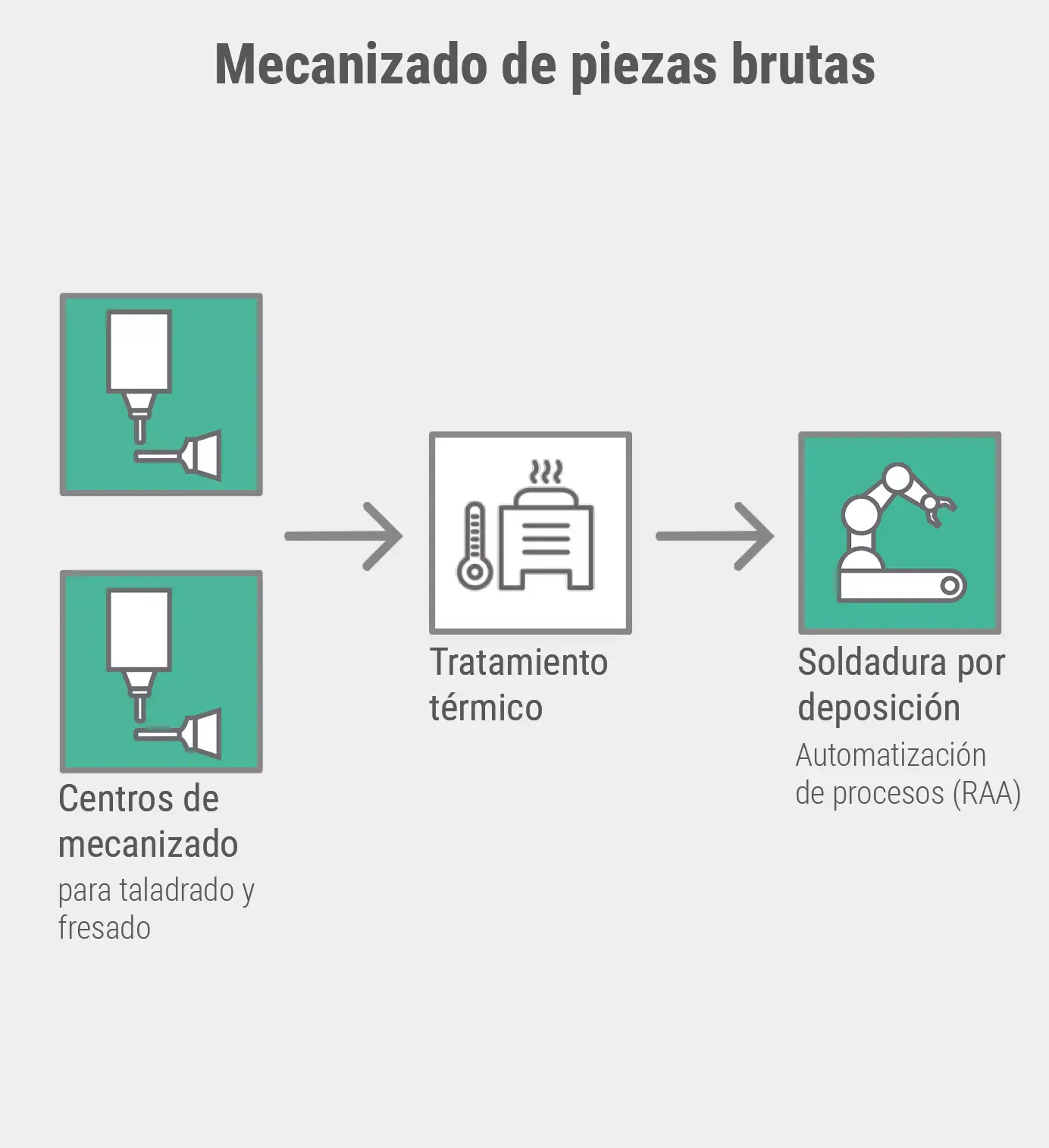

Integración de los procesos de producción
En una célula robotizada pueden integrarse diversos procesos de producción, como la soldadura por acumulación, las prensas plegadoras, el taladrado/avellanado …
Se integró en el sistema de producción una estación de fresado CNC con un dispositivo especial para centrar, taladrar, roscar y fresar el hueco de carburo de los instrumentos quirúrgicos.
- Centro de mecanizado para trabajos de taladrado y fresado
- Prensa de plegado para conseguir el plegado hacia arriba
- Rectificadora BG1/ZA para procesar el tallo/el interior
Automatización de la soldadura de acumulación con láser
Célula automatizada para revestimiento láser junto con un robot de seis ejes para guiar la fuente láser y/o para cargar y descargar el dispositivo.

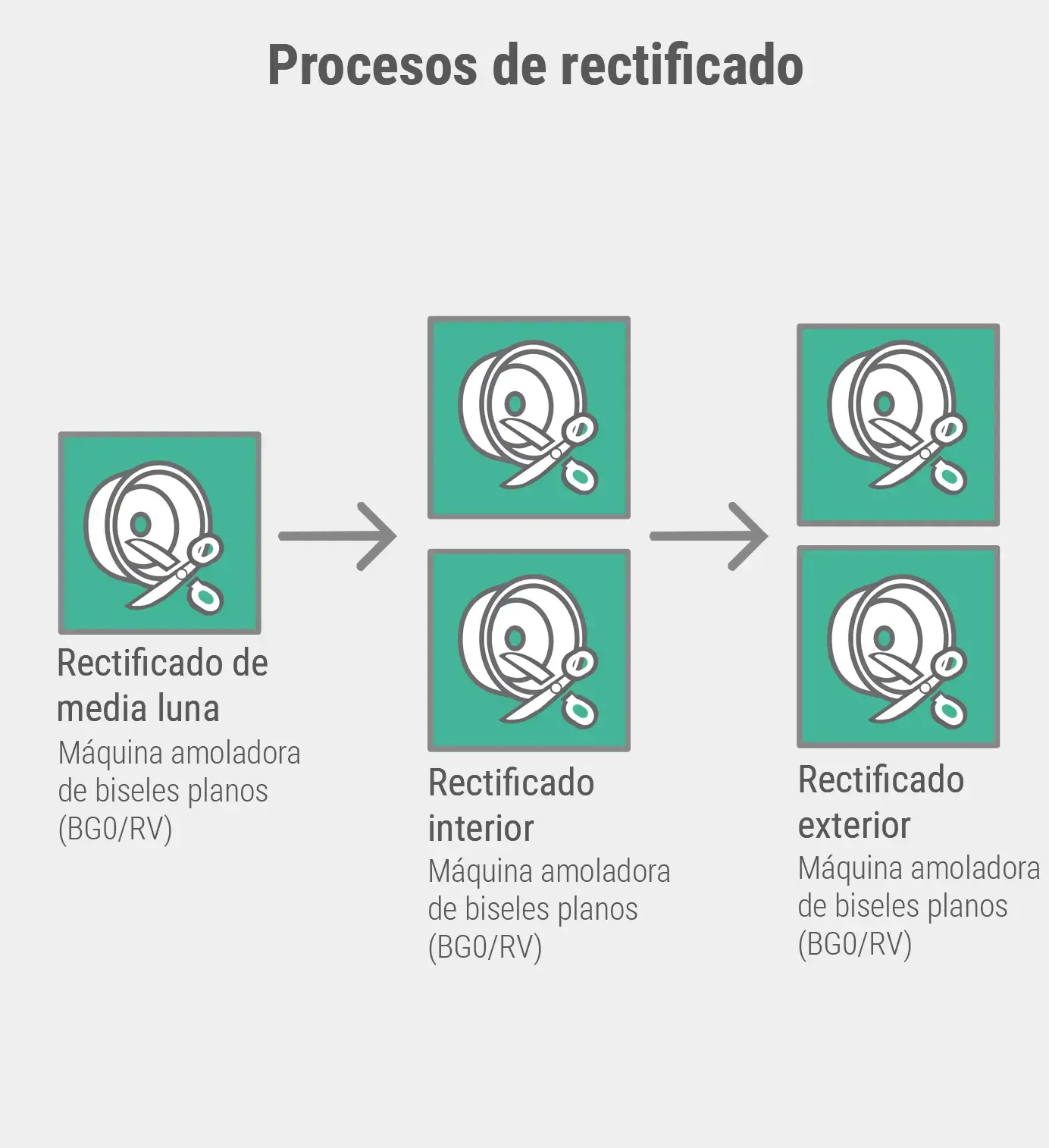

Procesos de afilado de tijeras quirúrgicas
La máquina rectificadora de biselos planos de la serie BG0/RV está diseñada para rectificar radios muy curvados en tijeras quirúrgicas, pinzas, alicates o piezas similares. La BG0/RV utiliza cuatro ejes para mecanizar radios muy curvados. El contorno se mide con láser y los datos registrados se exportan a la interfaz del programa.
Es posible realizar distintas operaciones de mecanizado en sujeción separada:
1. media luna
2. cara hueca
3. hoja exterior
4. (a-c) cuchilla exterior de corte facetado

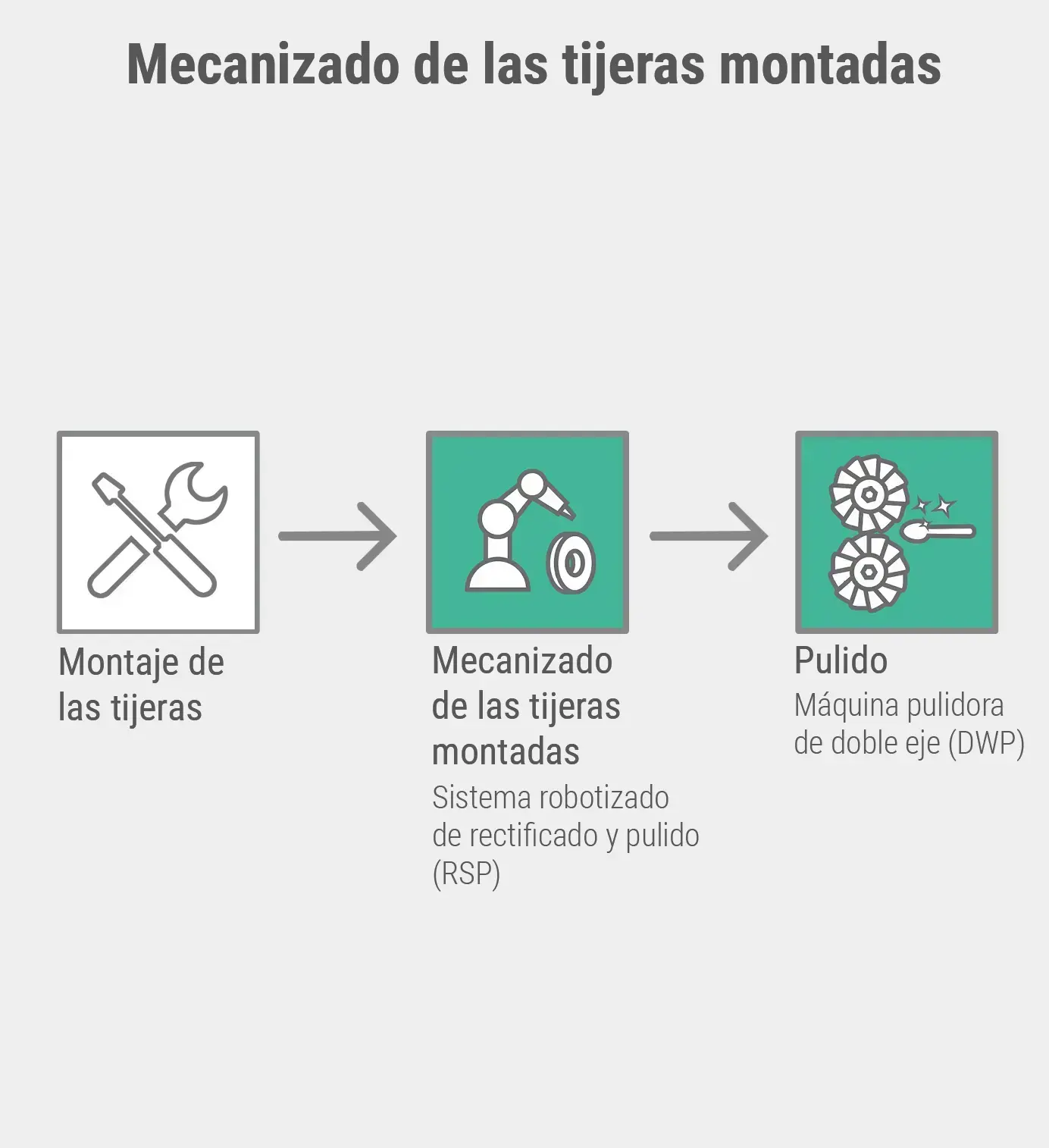

Borde biselado en las tijeras montadas
Las estaciones de rectificado robotizadas de la serie RSP pueden configurarse de forma que se consiga el biselado en tijeras revestidas montadas.
Se utilizan diferentes estaciones de procesamiento en función de los requisitos y las propiedades de la pieza. Célula automatizada para revestimiento por láser junto con un robot de seis ejes para guiar la fuente láser y/o cargar y descargar el dispositivo.
La célula robotizada de la serie RSP4B/1K/1M que se muestra aquí está equipada con:
- Cuatro estaciones de lijado con cinta abrasiva de la serie BSS10
- un almacén de mesa giratoria vertical
- una estación de medición con dos cámaras
Pulir tijeras quirúrgicas
La máquina de pulido de doble eje PS, controlada por CNC, está diseñada para pulir clavos de hueso, placas de hueso, tijeras y piezas de forma similar. La máquina está equipada con un sistema de control en el que todos los parámetros del proceso se programan de forma sencilla y se guardan en función de la pieza de trabajo.
Gracias al breve tiempo de cambio de sólo unos minutos, la máquina también puede producir lotes pequeños de forma económica. Control PLC para ajustar la máquina (recorridos, distancia, velocidad, etc.)
- Accionamientos de los rodillos de pulido con regulación continua de la velocidad
- Control de tiro de pasta de pulir
