Produktionsprozess von chirurgischen Scheren
Im Rahmen der Prozesskette zur Herstellung von chirurgischen Scheren bietet die Berger Gruppe Lösungen zur Automation und für Schleifprozesse an.

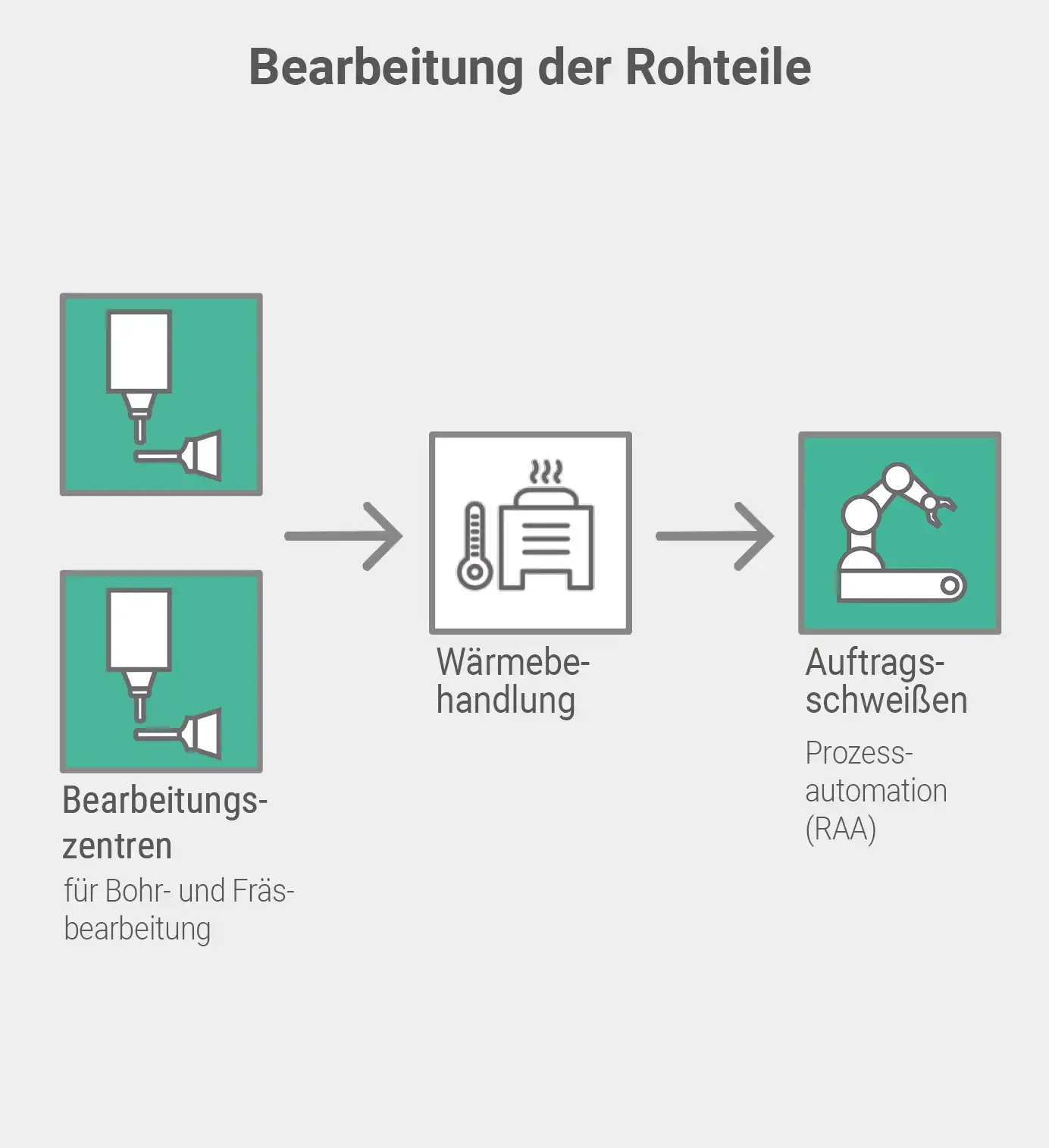

Integration von Produktionsprozessen
Verschiedene Produktionsprozesse können in eine Roboterzelle integriert werden, wie z. B. Auftragsschweißen, Biegepressen, Bohren/Senken …
Zum Zentrieren, Bohren, Gewindeschneiden und Fräsen der Hartmetallaussparung von chirurgischen Instrumenten wurde eine CNC-Frässtation mit Spezialvorrichtung in die Produktionsanlage integriert.
- Bearbeitungszentrum für Bohr- und Fräsarbeiten
- Biegepresse zur Erzielung der Aufbiegung
- Schleifmaschine BG1/ZA zur Bearbeitung des Halms/Innen
Automation von Auftragsschweißen mit Laser
Automatisierte Zelle zum Auftragschweißen mit Hilfe von Laser in Verbindung mit sechsachsigem Roboter zum Führen der Laserquelle und/oder zum Be- und Entladen der Vorrichtung.

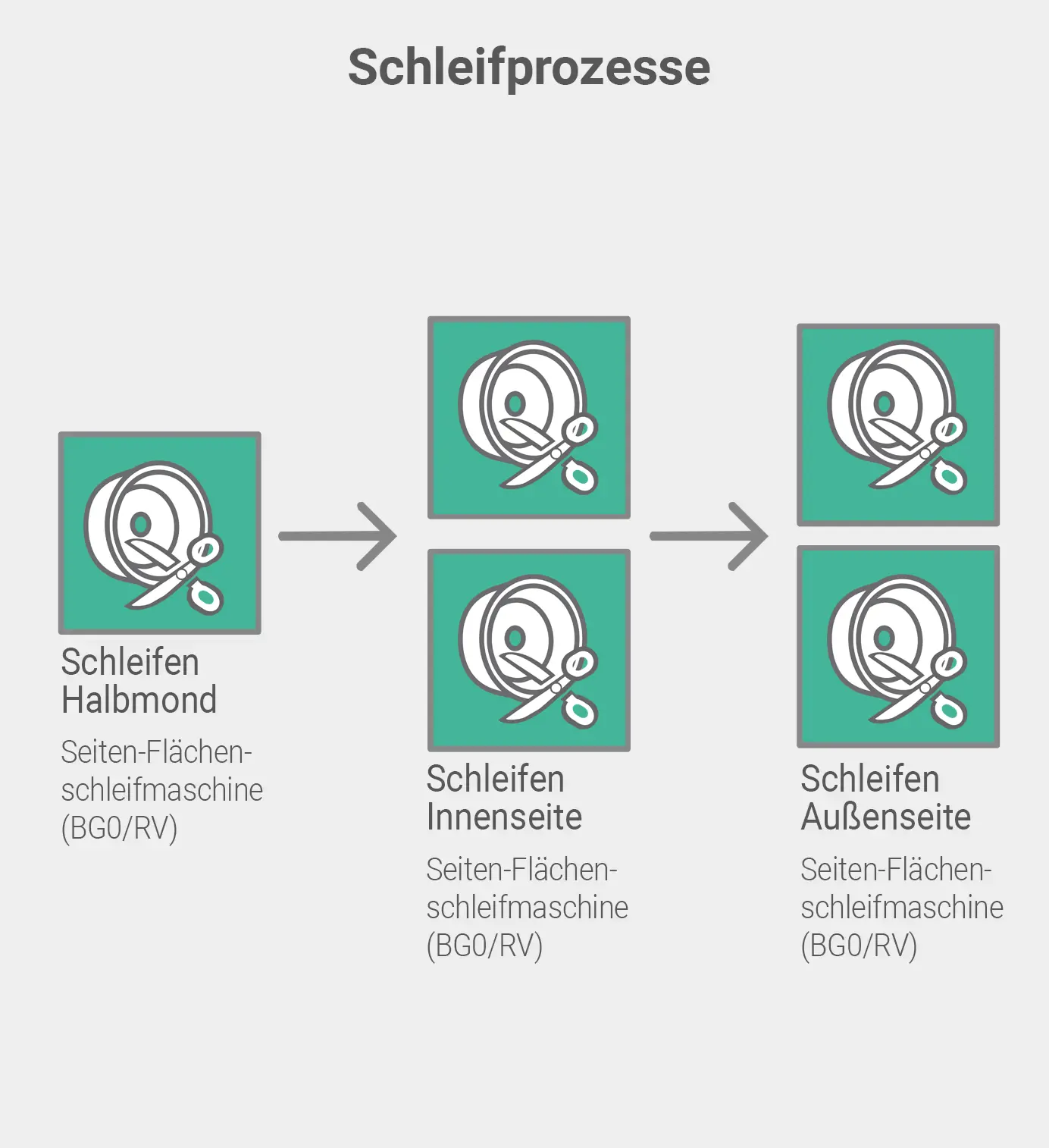

Schleifprozesse für chirurgische Scheren
Die Seiten-Flächenschleifmaschine der Baureihe BG0/RV ist für das Schleifen von stark aufgebogenen Radien an chirurgischen Scheren, Pinzetten, Zangen oder ähnlichen Werkstücken konzipiert. Mit vier Achsen bearbeitet die BG0/RV stark aufgebogene Radien. Die Kontur wird über Laser vermessen und die aufgenommenen Daten zur Programmoberfläche exportiert.
Unterschiedliche Bearbeitungen sind in separater Aufspannung möglich:
1. Halbmond
2. Hohle Seite
3. Außenblatt
4. (a–c) Facettenschliff Außenblatt

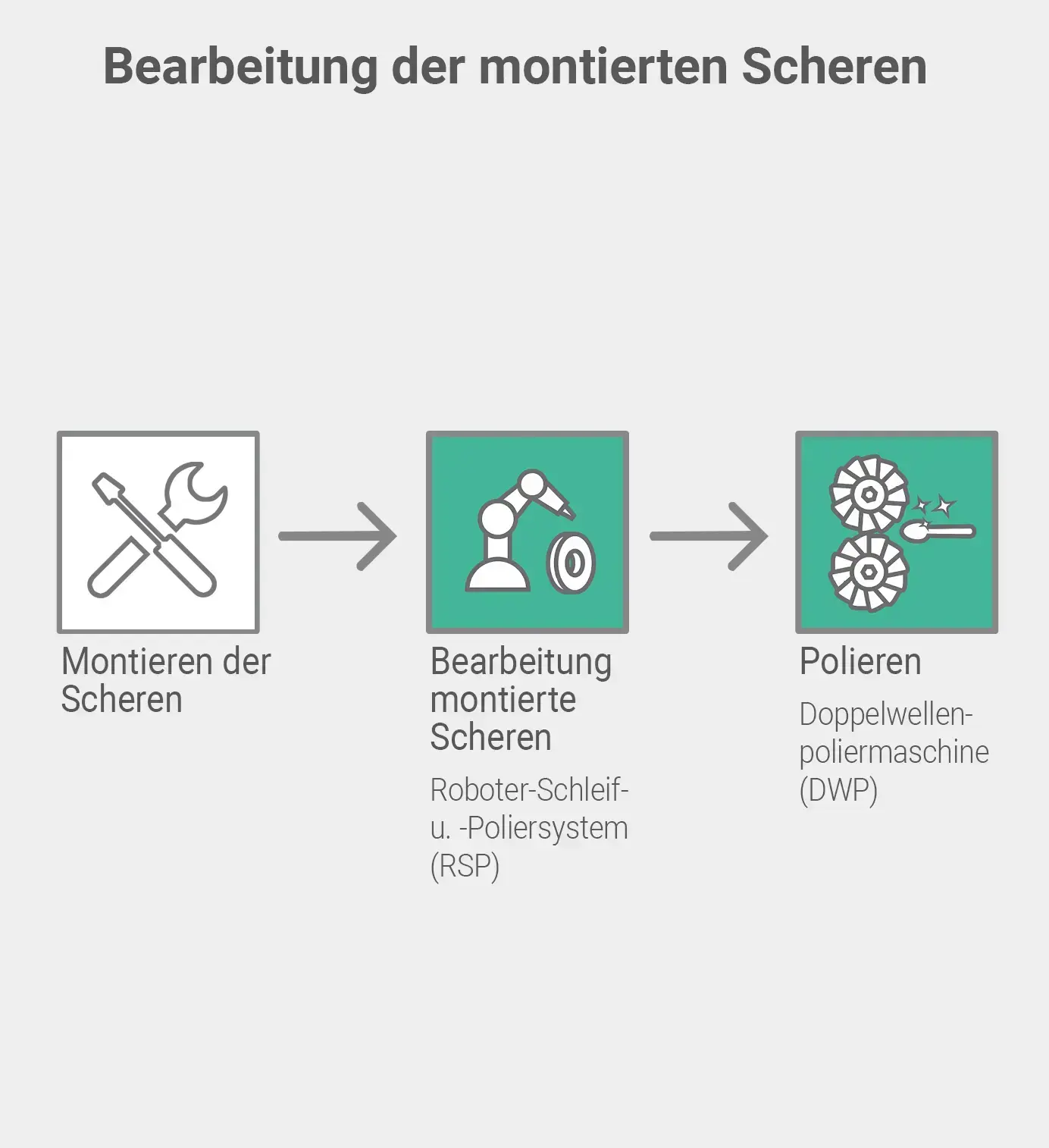

Facettenschliff an montierten Scheren
Die Roboter-Schleifstationen der Baureihe RSP können so konfiguriert werden, dass ein Facettenschliff an montierten beschichteten Scheren erzielt werden kann.
Je nach Anforderungen und Werkstückbeschaffenheit werden unterschiedliche Bearbeitungsstationen eingesetzt. Automatisierte Zelle zum Auftragschweißen mit Hilfe von Laser in Verbindung mit sechsachsigem Roboter zum Führen der Laserquelle und/oder zum Be- und Entladen der Vorrichtung.
Die hier gezeigte Roboterzelle der Baureihe RSP4B/1K/1M ist ausgestattet mit:
- vier Bandschleifstationen der Baureihe BSS10
- einem vertikalen Rundtisch-Magazin
- einer Kamera-Messstation mit zwei Kameras
Polieren von chirurgischen Scheren
Die CNC-gesteuerte Doppelwellenpoliermaschine PS ist für das Polieren von Knochennägeln, Knochenplatten, Scheren und ähnlich geformten Werkstücken konzipiert. Die Maschine ist mit einer Steuerung ausgerüstet, in der alle Prozessparameter bedienerfreundlich programmiert und werkstückabhängig gespeichert werden.
Dank der geringen Umrüstzeit von wenigen Minuten kann die Maschine auch Kleinserien wirtschaftlich fertigen. SPS-Steuerung zur Einstellung der Maschine (Wege, Distanz, Geschwindigkeit, etc.)
- Stufenlos drehzahlgregelte Polierwalzenantriebe
- Polierpastenschusskontrolle
