Processus de production
de lames de machines
Dans le cadre de la chaîne de processus de fabrication de couteaux mécaniques, le Berger Gruppe propose des solutions pour une grande partie des étapes de production.
Les solutions d’automatisation ainsi que les processus de rectification et d’ébavurage sont ici au cœur de la gamme de produits.

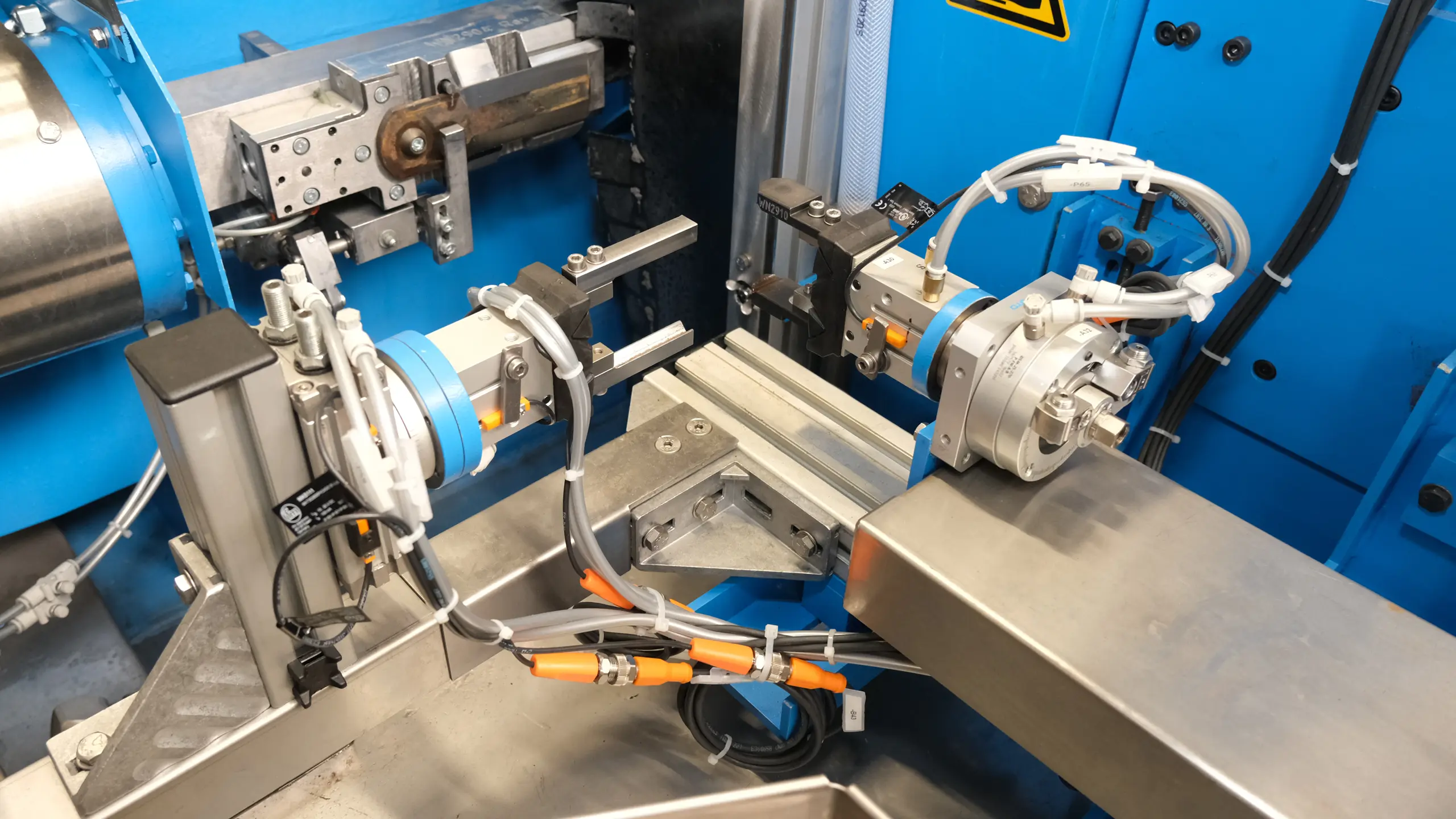

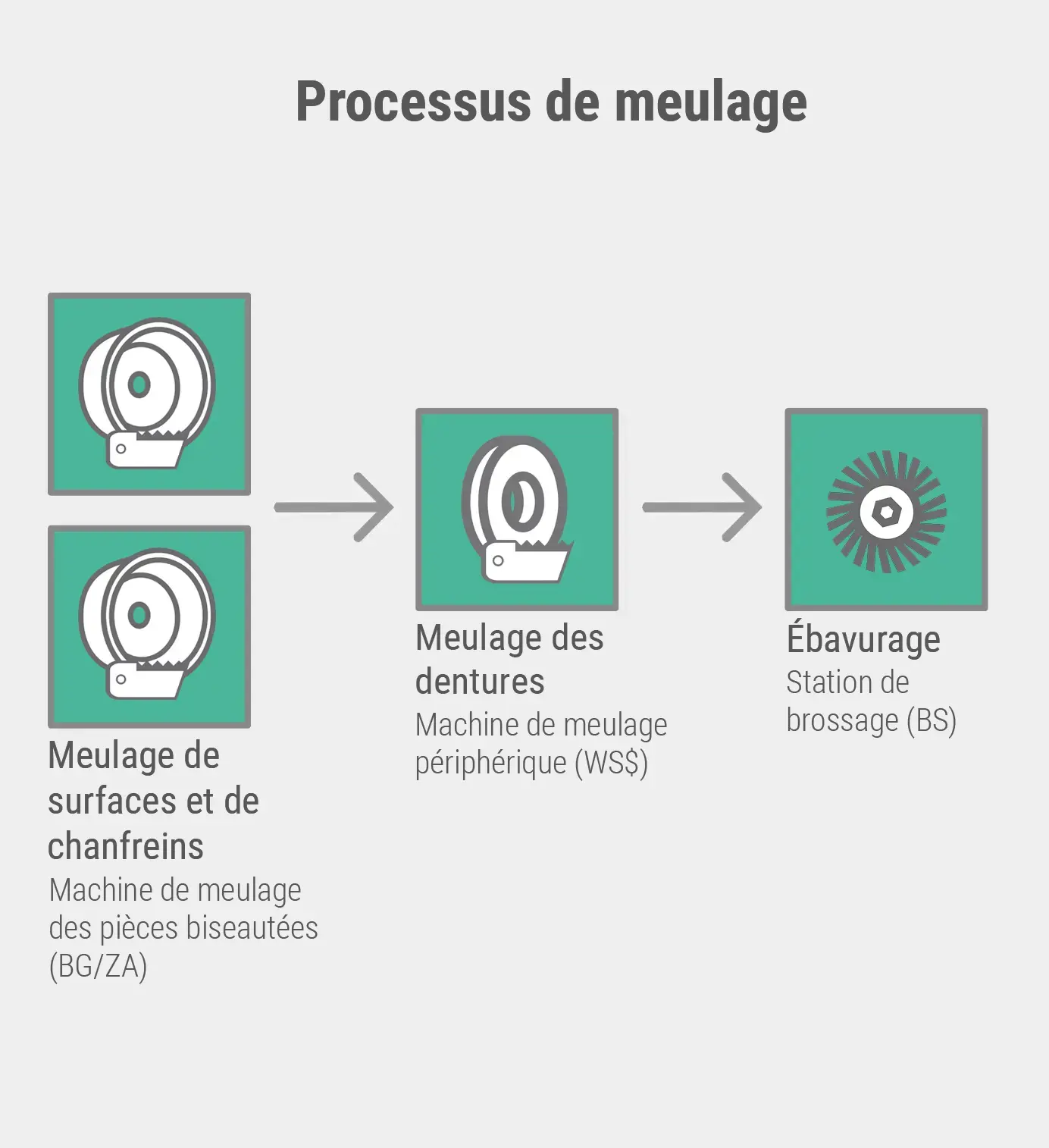

Meulage de chanfreins/de surfaces sur les lames de machines
Les pièces sont amenées par des convoyeurs et évacuées après l’usinage. Un système de mesure par caméra intégré à l’installation mesure la position des pièces et transmet les données au robot d’usinage. Celui-ci saisit la pièce et l’amène au poste d’usinage.

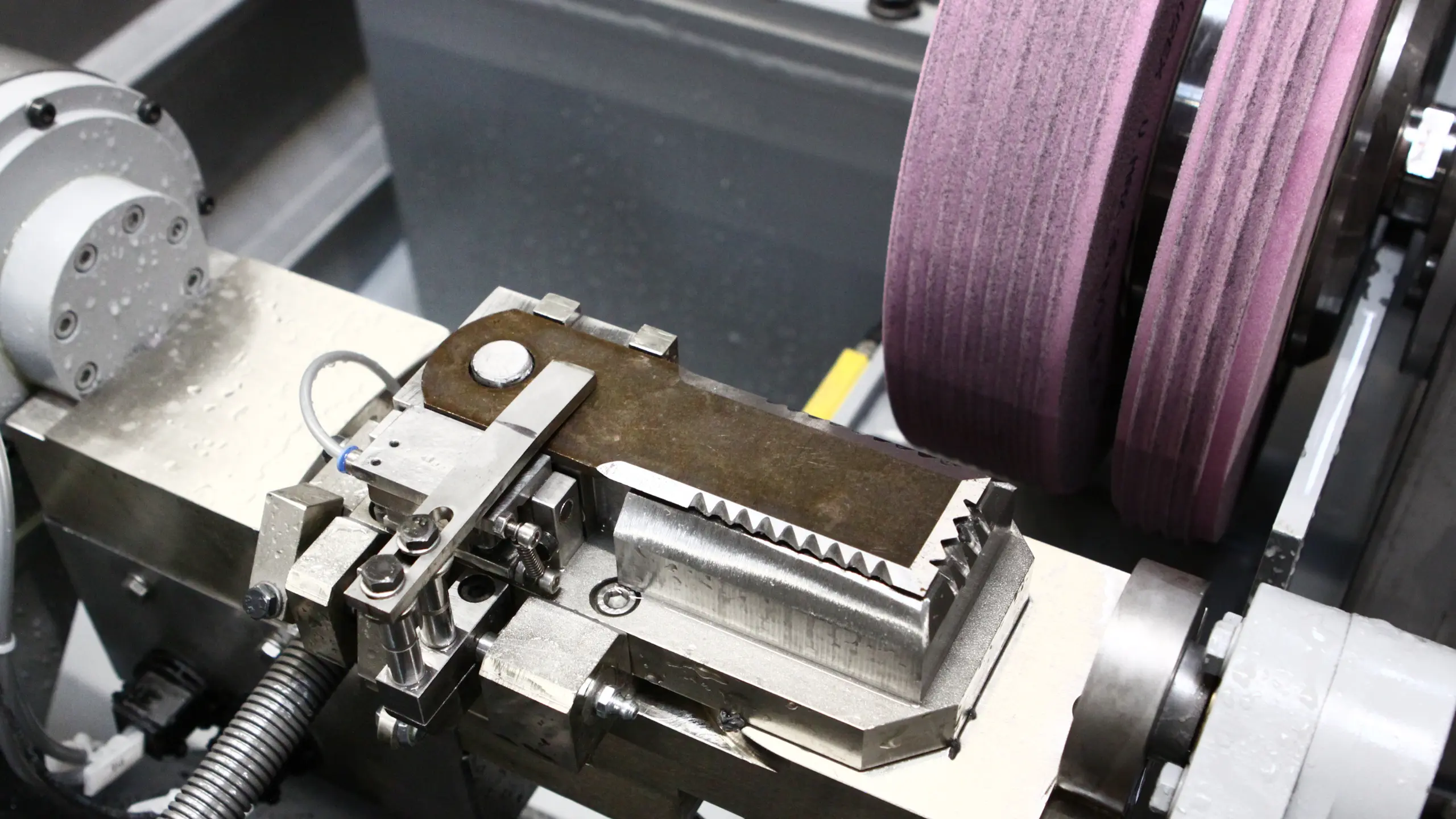

Meulage de dents pointues sur les couteaux de machines
La machine de meulage périphérique à commande numérique de la série WS4 réalise un meulage de dents pointues sur des pièces telles que des couteaux de machines. Elle fonctionne avec un maximum de trois axes.

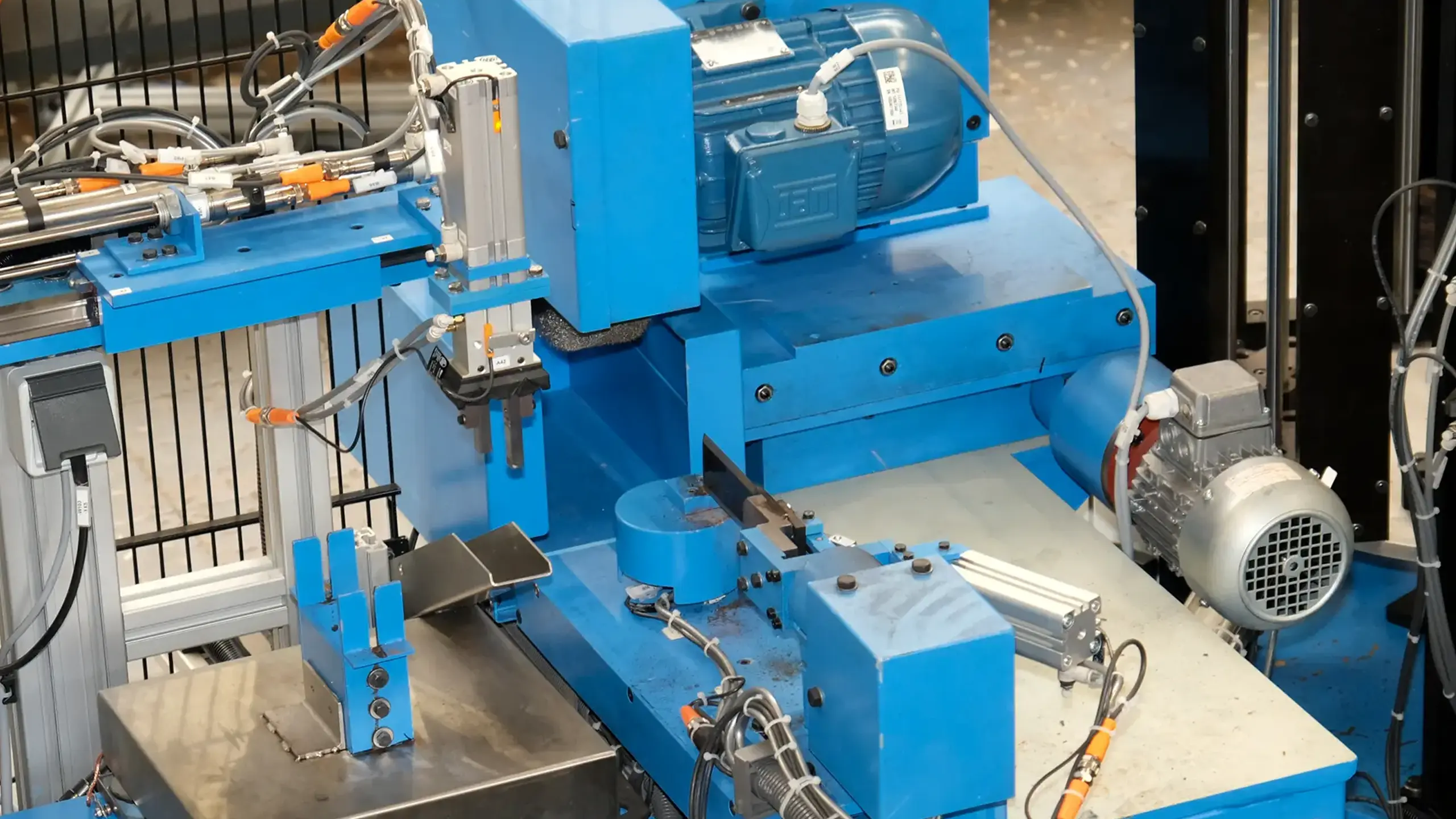

ébavurage de lames de machines
n poste de brossage élimine la bavure de ponçage qui dépasse sur la pièce. Le cas échéant, la bavure doit être retirée de la pièce pour assurer d’autres processus de production, comme la mesure de la largeur de la pièce.

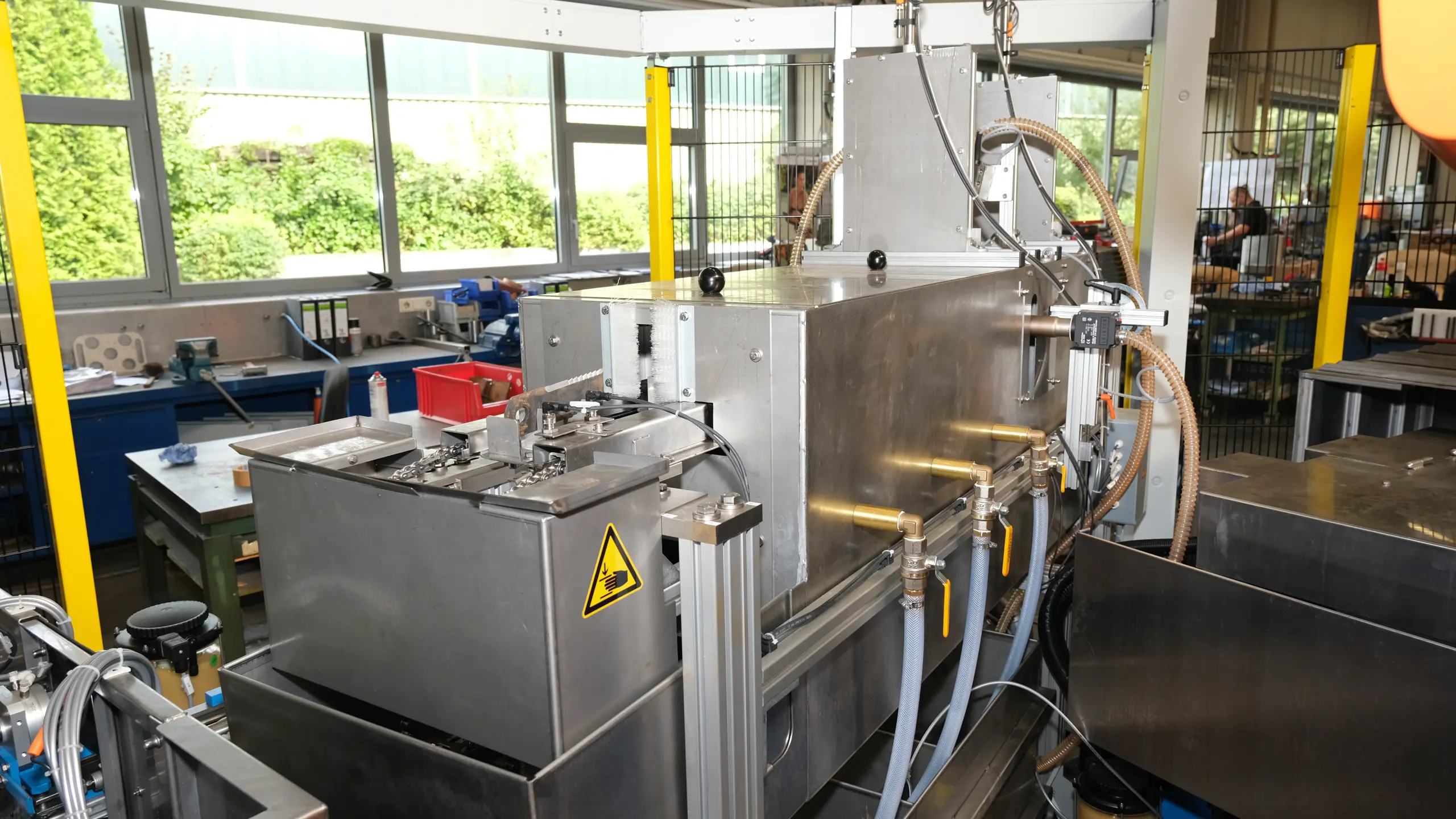

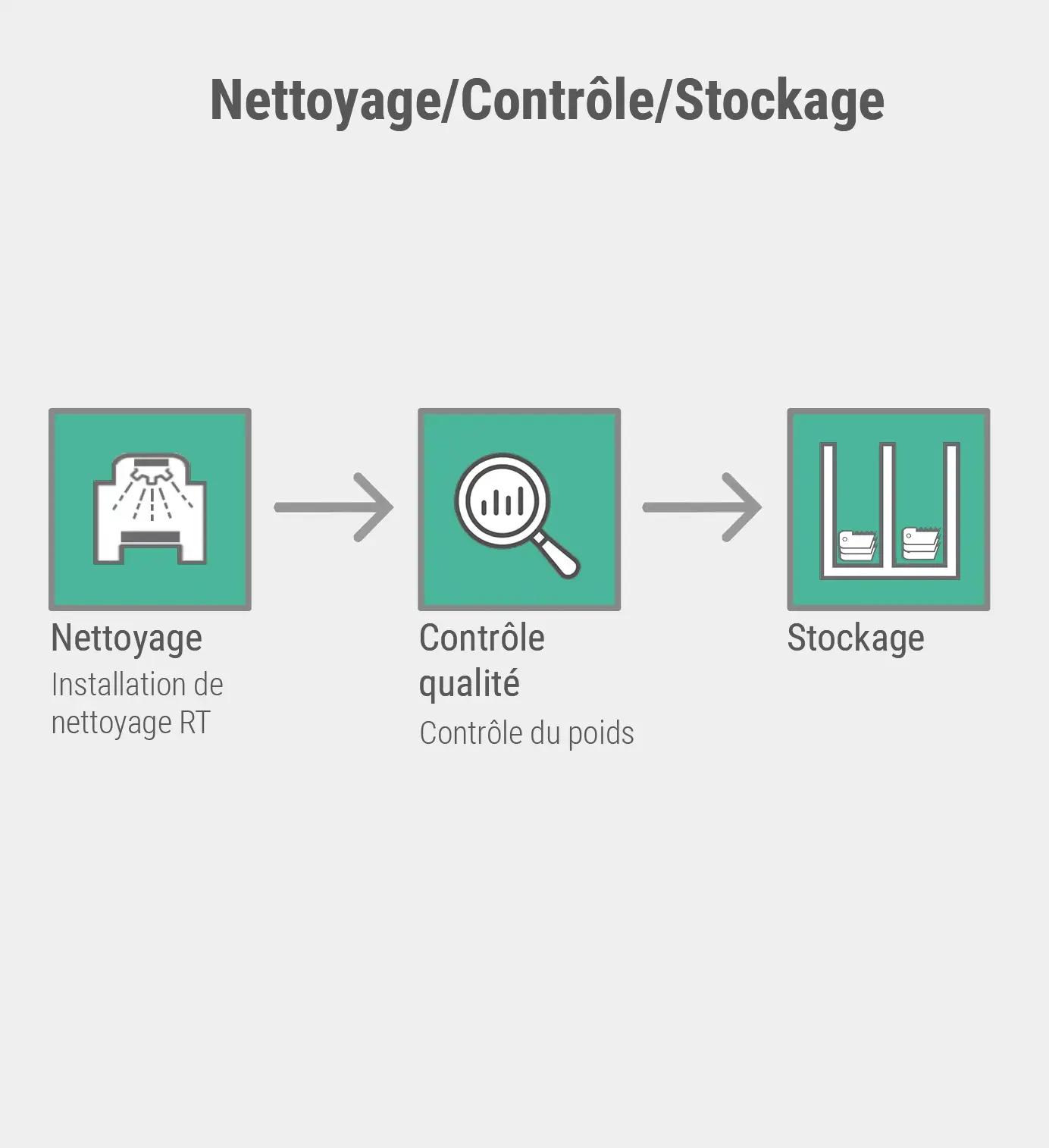

Nettoyage des lames de machines
Pour le nettoyage/séchage des pièces, une station de nettoyage et de séchage peut être intégrée à l’installation. La pièce est positionnée dans la chaîne de transport. Le nettoyage et le séchage s’effectuent en différentes étapes.
Une autre solution consiste à déposer la pièce en une position via le robot de chargement/déchargement. Dans ce cas, le nettoyage et le séchage sont effectués, puis la pièce est empilée dans un magasin coulissant.

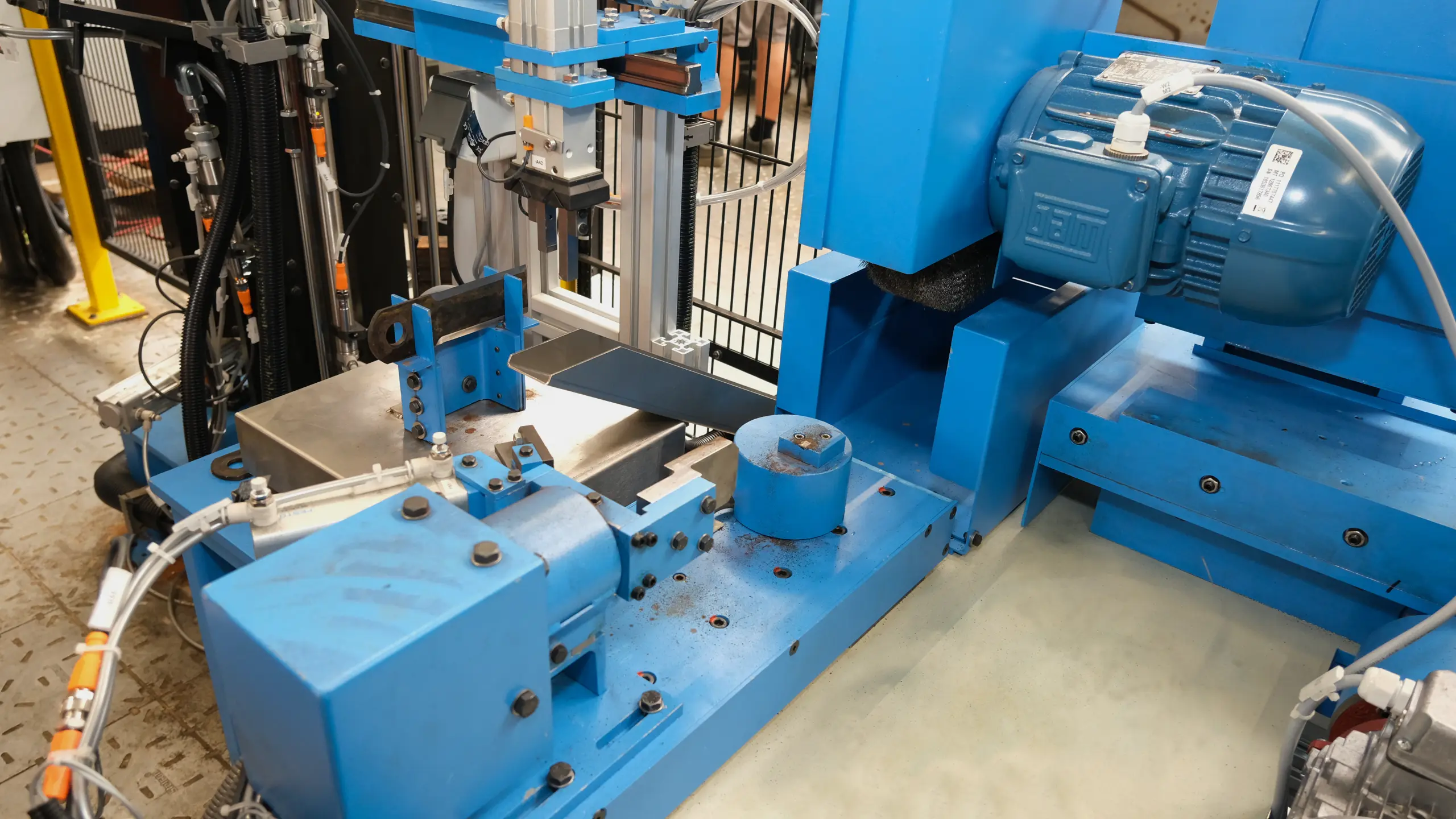

Contrôle de la qualité par pesage
La pièce est pesée après le processus de rectification (meulage de surface/chanfreins) et avant le processus de taillage afin de contrôler la qualité de la rectification.
Toutes les pièces doivent avoir le même poids afin d’éviter un déséquilibre dans le broyeur.
Autres exemples de contrôle qualité :
- Mesure 3D avec palpeur
- Mesure 3D avec caméra
- Compensation des tolérances de la pièce par le système de mesure par caméra
- Système de mesure par caméra avec interface graphique pour la mesure de pièces

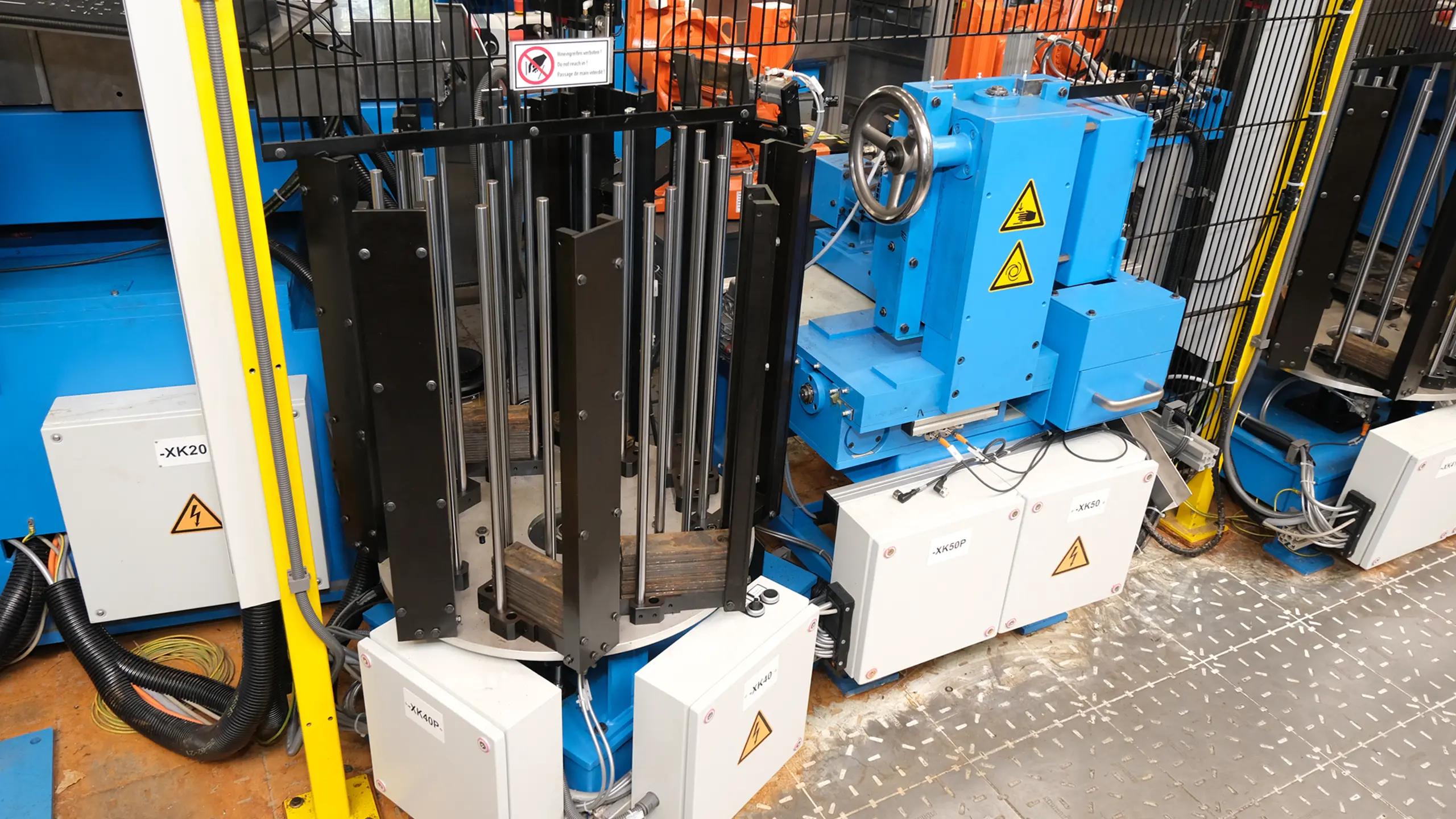

Mise en magasin des lames de machines
Les pièces sont prélevées dans un magasin d’empilage pour être usinées et peuvent, si nécessaire, être déposées dans un autre magasin après l’usinage.
La conception des magasins de chargement et de déchargement dépend des exigences en matière de capacité du magasin, de la forme des pièces à usiner et d’autres paramètres, comme par exemple
- Capacité du magasin nécessaire (par exemple, une heure ou une équipe complète)
- Forme des pièces (forgées, coniques ou plates)
- Diversité des formes/dimensions de pièces à couvrir
