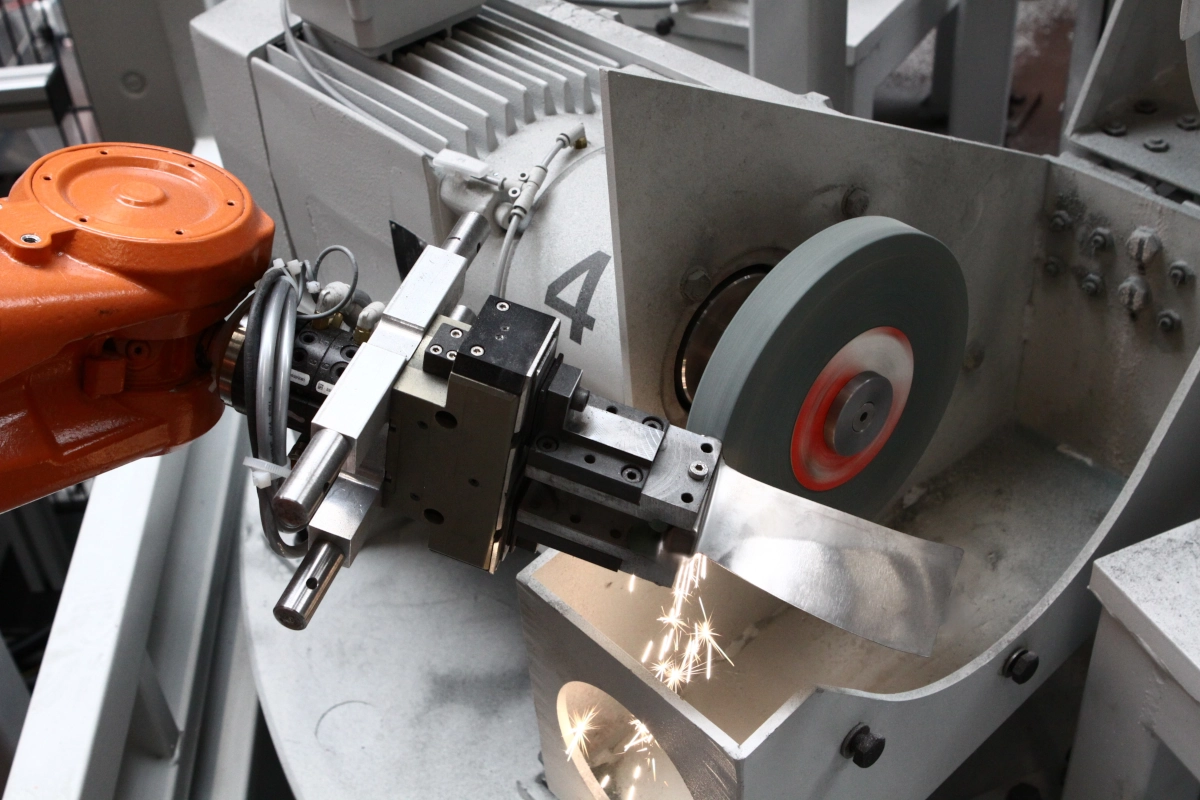

Sistema robotizado – Serie RSP/5S/1R/1L para el mecanizado integral de álabes de turbina
RECTIFICADO Y DESBARBADO INTEGRAL DE PIEZAS

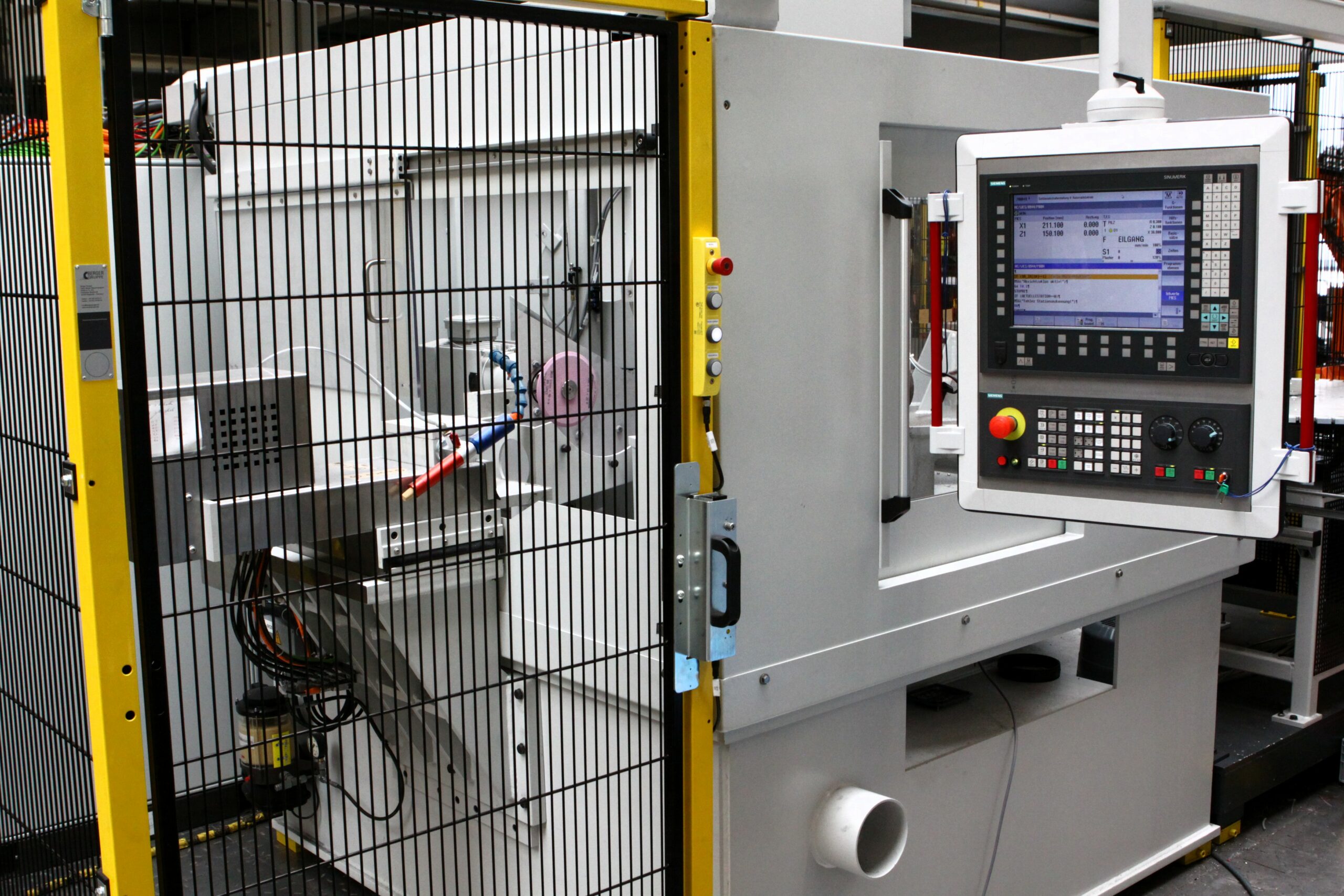

La célula robotizada está equipada con cinco estaciones de procesamiento montadas en una mesa giratoria. La pieza es guiada por el robot. La célula de mecanizado está diseñada para el mecanizado integral de piezas.
RSP/5S/1R/1L: RECTIFICADO Y DESBARBADO INTEGRAL DE ÁLABES DE TURBINA
La célula robotizada está equipada con cinco estaciones de procesamiento montadas en una mesa giratoria. La pieza es guiada por el robot. La célula de mecanizado está diseñada para el mecanizado integral de piezas.

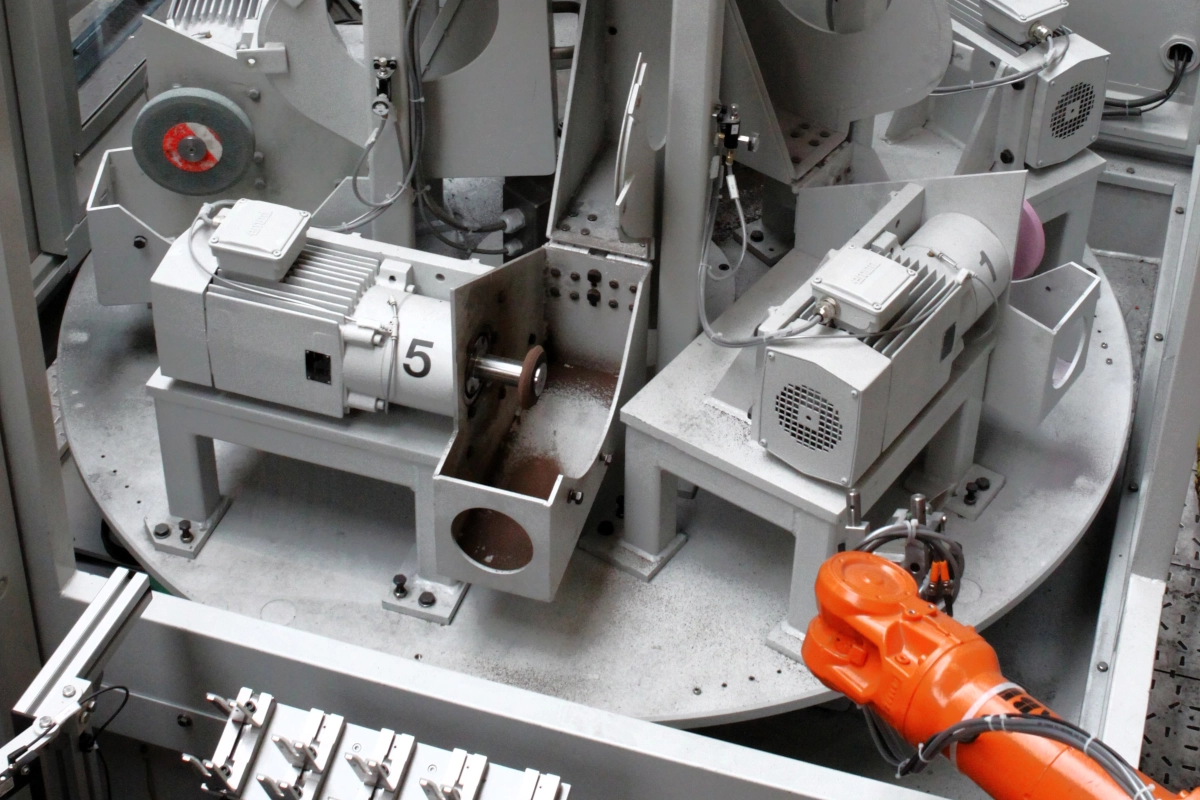

- Mesa giratoria CNC para alojar cinco estaciones de procesamiento
- Cinco lijadoras monolaterales de la serie P3, diseñadas para el lijado en húmedo con boquillas para una refrigeración intensiva
- Unidad de reavivado CNC con dos ejes CNC
- Estación de medición para la medición de piezas, compuesta por dos láseres en forma de U, un láser doble
- Sensor de distancia y botón táctil Tesa
- Estación de giro y centrado
- Mesa de carga de 180
- Robot con sistema de cambio de pinzas
- Cambio de pinza para procesar el otro lado de la pieza
Los sistemas de lijado y pulido robotizados están diseñados para procesar una amplia gama de piezas. Pueden equiparse con diversas estaciones de mecanizado, como estaciones de lijado con cinta, estaciones de desbarbado, estaciones de fresado, estaciones de cepillado, estaciones de pulido, sistemas de medición y almacén. La configuración de la célula robotizada depende de los requisitos de la pieza.
