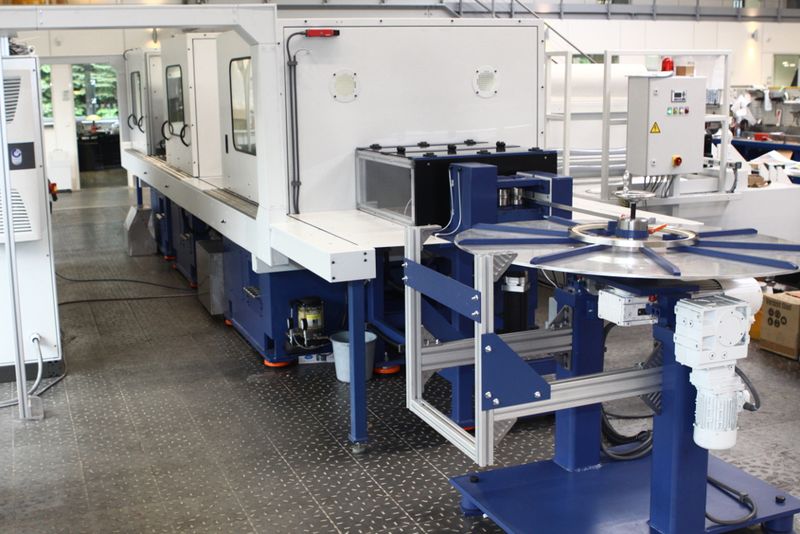

Bandstahlschleifmaschine – Baureihe BSM1500/TT

BSM1500/TT: GERADER SCHNEIDEN-FEINSTANSCHLIFF AN BANDSTAHL

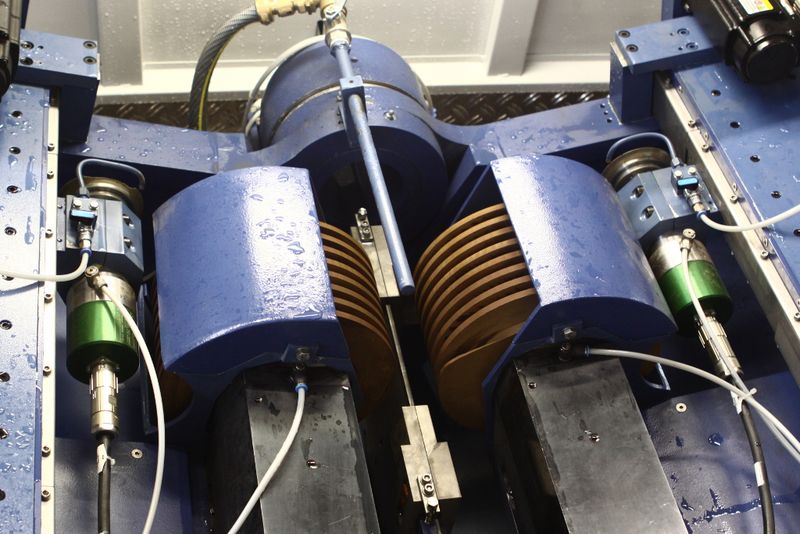

Die Bearbeitungsstation BSM1500/TT wird zum Entgraten von feingeschliffenen Klingen verwendet. Die Bandstahlschleifmaschine arbeitet mit sechs CNC-Achsen.

Wichtige Anwendung der Station sind der Feinstschliff von Schneidlinien mit Schleifkorn bis 1.200.

• Sechs CNC-Achsen
• Aufnahme von Schleifscheiben mit 150–250 mm Durchmesser
• Elektronische Synchronisation der Spindeln mit AC-Servotechnik
• Zusätzliche Schwingungsdämpfung durch mineralguss-gefüllten Maschinenkörper für Präzisionsanschliffe höchster Güte
• Auslegung der Schleifspindel auf bis zu 8.000 U/min, Encoder zur Lagesynchronisation, Präzisionsspindel höchster Güte
• Spindellagerung: hydrostatisch oder Wälzlager
• Programmierbare, konstante Umfangsgeschwindigkeit mit abnehmendem Scheibendurchmesser
• Umfangsgeschwindigkeit: 20–65 m/s
• Motorische Winkelverstellung bei TT: 5°–  35 °
• Schleifbreite/Scheibenbreite: max. 150 mm
• Durchmesser der Spiralscheiben: 150–250 mm
• AC-Servomotor/Antriebsregelgerät zur Synchronisierung der Schleifscheiben, max. Synchronabweichung 2° bei 8.000 U/min
• Zentralschmierung
• Auslegung für Nassbearbeitung mit Schleifemulsion
• Aufnahme von Führungen aus Hartmetall bzw. mit Hartmetalleinsätzen
• Integration von unterschiedlichen Abrichtsystemen zum Profilieren der Schleifscheiben möglich
