Seiten-Flächenschleifmaschine – Baureihe BG/ZA

BG/ZA/NT: Ökonomisches Schleifen einfacher Geometrien

Die CNC-gesteuerte Seiten-Flächenschleifmaschine der Baureihe BG/ZA ist für das ökonomische Schleifen von Werkstücken mit einfachen Geometrien konzipiert. Die Schleifmaschine ist mit drei Kontur gebenden Achsen ausgestattet. Sie ist vergleichbar mit der Seiten-Flächenschleifmaschine DG. Im Gegensatz zur DG hat die BG/ZA jedoch eine horizontale Schleifspindel.

Zusätzlich zu den in BG aufgeführten technischen Daten weist die Maschine folgende technische Spezifikationen auf:

• Schleiflänge 300–640 mm
• Aufnahmeflansch für Schleifringe 80–710 mm ∅
• Spindelantrieb 6.5–45 kW
• Spindel mit spielfrei vorgespannter Präzisionslagerung, ausgelegt für eine Umfangsgeschwindigkeit von bis zu 50 m/s

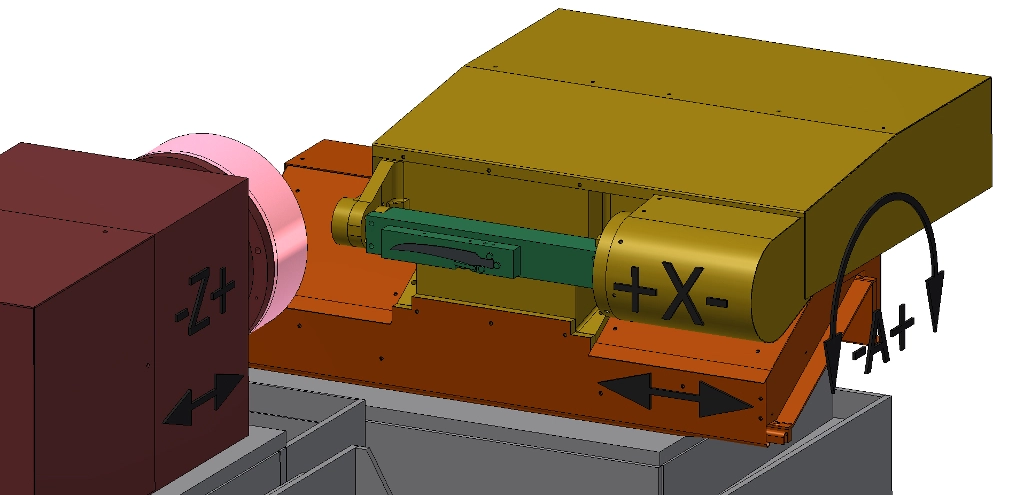

• Schleiftisch mit drei Achsen:
  X-Achse = Haupt-Vorschubachse Schleiftisch angetrieben mit Linearmotor
  Z-Achse = Zustellachse Schleifring
  A-Achse = Kippachse/Schneidenwinkel
• Digitaler Achsenantrieb auf vorgespannter Kugelrollspindel Z-Achse bzw. Präzisionsuntersetzungsgetriebe A-Achse, digitaler Achsenantrieb Linearmotor für X-Achse
