Seiten-Flächenschleifmaschine – Baureihe BG
Seiten-Flächenschleifmaschine mit horizontaler Schleifspindel
CNC-Schleifmaschine mit drei- bis fünfachsigem Schleiftisch zum Schleifen von Flächen z. B. an Messern, Scheren, Handwerkzeugen und ähnlich geformten Werkstücken

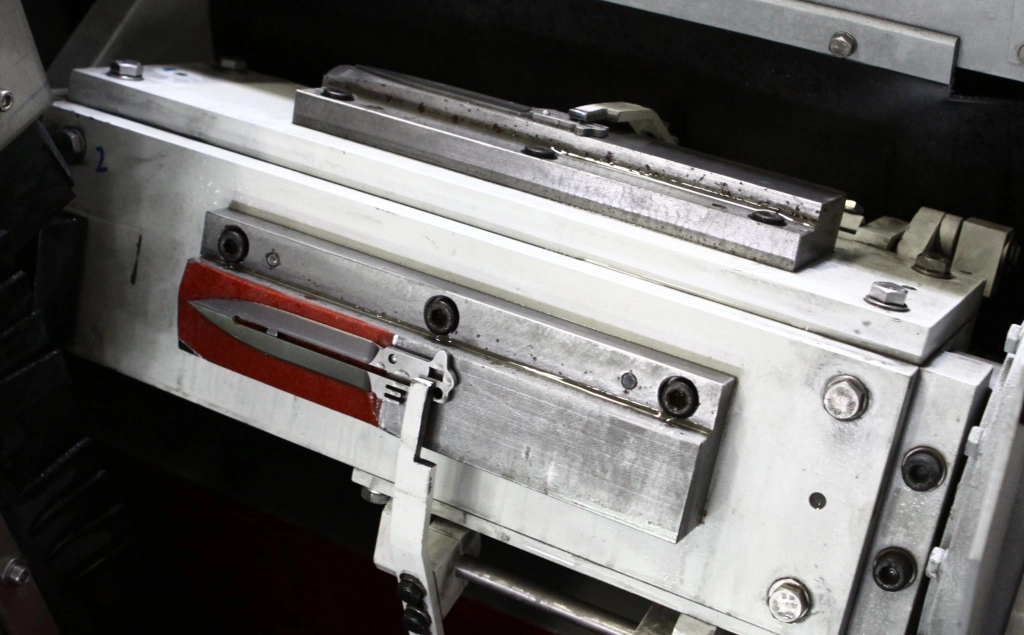

BG: Flächen- und Fasenschliff
Die Schleifmaschinen der Baureihe BG/NT bearbeiten CNC-gesteuert Flächen an Messern, Scheren, Handwerkzeugen und artverwandten Werkstücken. Die BG ist komplett upgedatet worden.
Neuerungen
- Linearmotor in den Haupt-Vorschubachsen (X)
- Schräg-verzahntes Direkt-Getriebe in der A-Achse und bei den /RV-Maschinen auch in der B
- Achse, dadurch höhere Steifigkeit in beiden Achsen
- Neuer Maschinenkörper mit vergrößerten Wasserauslässen und optimierten, mit Gefälle ausgeführten Wasserkanälen
- Neuer Spindelstock mit verstärkter Lagerung und Führungssystem für Antriebsmotor mit
- Riemenscheibe, Entfall der Mehrkeil-Riemenscheibe
- Servo-Antrieb und Kugelgewindetrieb für den Spindelstock mit Integration als zusätzliche Achse in die CNC-Steuerung
- Neue Messsteuerung Typ BEM-Digital/Diamant und BEM AE (Ultraschall)/Diamant zur Steinkompensation
- Neue PC-basierte Windows-Steuerung Andron oder Siemens
Technische Spezifikationen
- Schleiflänge: 150–640 mm (je nach Modell)
- Aufnahmeflansch für Schleifringe von 80–710 mm ∅ (je nach Modell)
- Spindelantrieb 6,5–45 kW (je nach Modell)
Verschiedenen Typen für spezifische Applikationen
BG/DA | Maschinenmesser
BG/RV | stark gekrümmte Werkstücke
BG/V | Messerklingen mit Schrägkropf
BG/ZA | einfache Geometrien
BG/ZA/VSS | Maschinenmesser mit zusätzlichem Hub
BG/RH | Radienschliff
Gebrauchtmaschinen
Gebrauchte Seiten-Flächenschleifmaschine der Baureihe BG2
Schleiflänge: 150–640 mm (je nach Modell)
Aufnahmeflansch für Schleifringe von 80–710 mm ∅ (je nach Modell)
Spindelantrieb 6,5–45 kW (je nach Modell)
Spindel mit spielfrei vorgespannter Präzisionslagerung, ausgelegt für Umfangsgeschwindigkeit von bis zu 50 m/s
Schleiftisch mit vier Achsen:
X-Achse = Haupt-Vorschubachse, Schleiftische angetrieben mit Linearmotor
Y- und Z-Achse = Lineare Andruckachsen gegen Schleifring
A-Achse = Kippachse/Schneidenwinkel
W-Achse = Zustellachse Schleifring, Stufenlos regelbar und frei programmierbar
Digitale Achsenantriebe auf vorgespannter Kugelrollspindel Y und Z-Achse bzw. Präzisionsuntersetzungsgetriebe A-Achse, digitaler Achsenantrieb Linearmotor für X-Achse
In CNC-Steuerung integrierte Messsteuerung mit Messtaster, Digitalanzeige des Schleifringverschleißes, Ermittlung der Reststandzeit des Schleifrings
Schleiftisch in 30° Schrägbett-Bauweise, Rollenschienenführung mit direktem Wegmesssystem
Werkstückabhängige Programmiersoftware
AC-Servomotor
Automatische intervall-gesteuerte Fett-Zentralschmierung mit Überwachung und Störanzeige
Vorbereitet für die Aufnahme von Spannvorrichtungen
TeamViewer für Diagnose/Remote Control der CNC- und SPS-Funktionen
