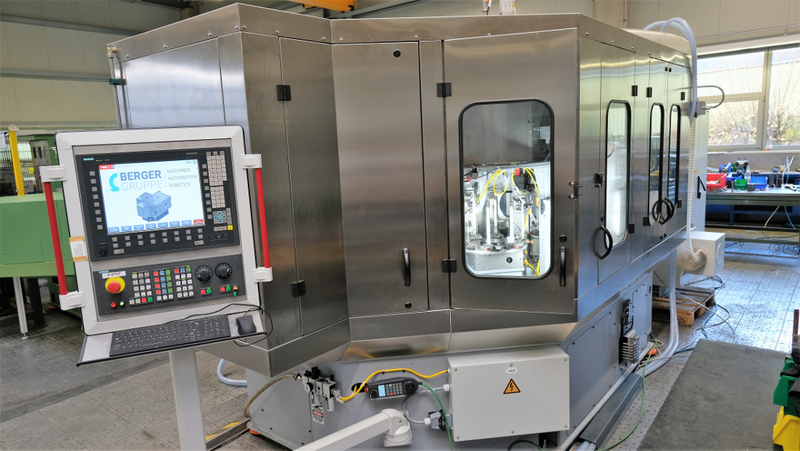

Rundtakttisch-Schleifmaschine – Baureihe RST8
RST8: SCHLEIFEN UND POLIEREN VON SKALPELLKLINGEN
Die Rundtakttisch-Schleifmaschine RST8 ist zum Schleifen und Polieren von Skalpellklingen unterschiedlicher Formen konzipiert. Der Präzisions-Rundtakttisch ist mit acht Positionen und einem Servomotor zum Indexieren ausgerüstet.
RST8: SCHLEIFEN UND POLIEREN VON SKALPELLKLINGEN
Die Rundtakttisch-Schleifmaschine RST8 ist zum Schleifen und Polieren von Skalpellklingen unterschiedlicher Formen konzipiert. Der Präzisions-Rundtakttisch ist mit acht Positionen und einem Servomotor zum Indexieren ausgerüstet.

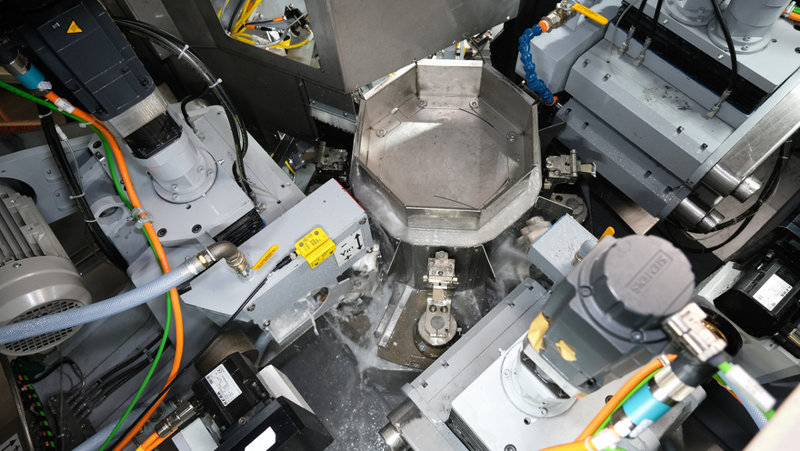

Für die drei Drehmodule sind drei CNC-Achsen in die Schleifmaschine integriert. Zwei Schleifstationen der Baureihe WSL erzielen einen beidseitigen Anschliff der Schneiden im Winkelbereich 14°–35°.
- Zwei Schleifstationen der Baureihe WSL mit jeweils drei CNC-Achsen:
• Z-Achse: Schleifbeweigung horizontal/Querhub
• Y-Achse: Vertikalachse
• X-Achse: Einstichachse - Polierstation mit sechs CNC-Achsen:
• Y1 + Y2 -Achse (unabhängiges vertikales Verfahren der Spiralscheiben)
• Z-Achse Schleifbewegung horizontal/Querhub
• X-Achse (Einstichachse)
• SP + SP1-Spindelachsen zur elektrischen Synchronisation
Abrichtvorrichtung mit feststehender, rotierender Diamant-Abrichtrolle
Abrichtintervalle vorprogrammierbar mit automatischem Ausgleich des Scheibenverschleißes
Werkzeugbeladung über CNC-gesteuerte Pick- & Place-Einheit

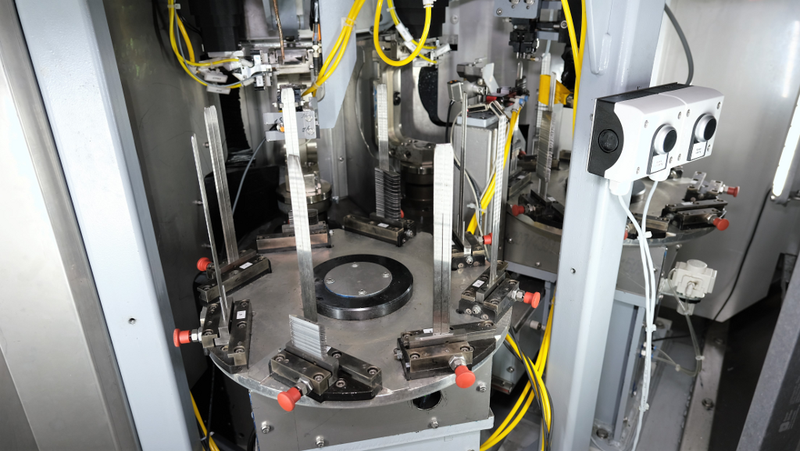

Be- und Entlade-Rundtisch mit jeweils sechs Magazinen und Beladekapazität von ugf. 500 Werkstücken
20-achsige CNC-Steuerung
• CNC-Rundtisch-Achse
• 3 CNC-Achsen für Rotationsbewegung
• 2 Schleifstationen mit jeweils 3 CNC-Achsen
• 1 Polierstation mit 6 CNC-Achsen
• 1 Entladesystem mit 2 CNC-Achsen
• 1 Beladesystem mit 2 CNC-Achsen
OPC/UA Server zur Ausgabe von Ein- und Ausgangssignalen
Bearbeitungsstationen ausgelegt für Nassbearbeitung
