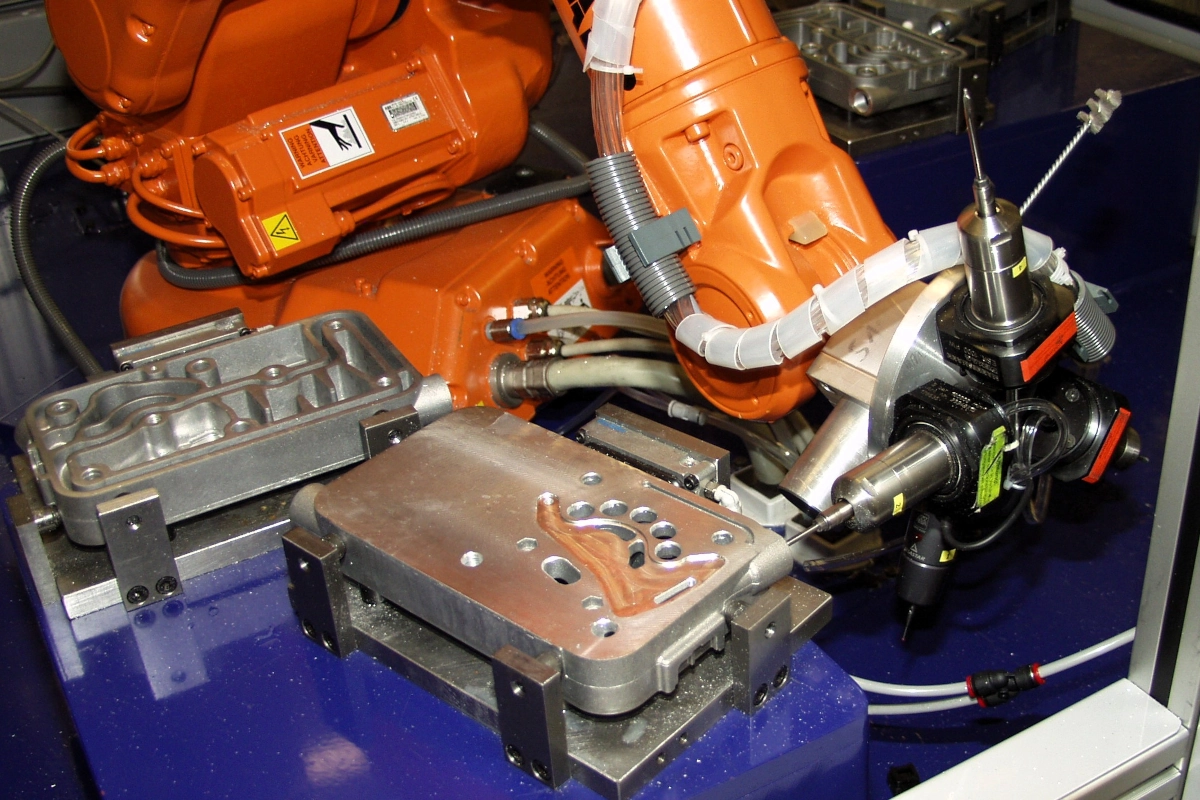

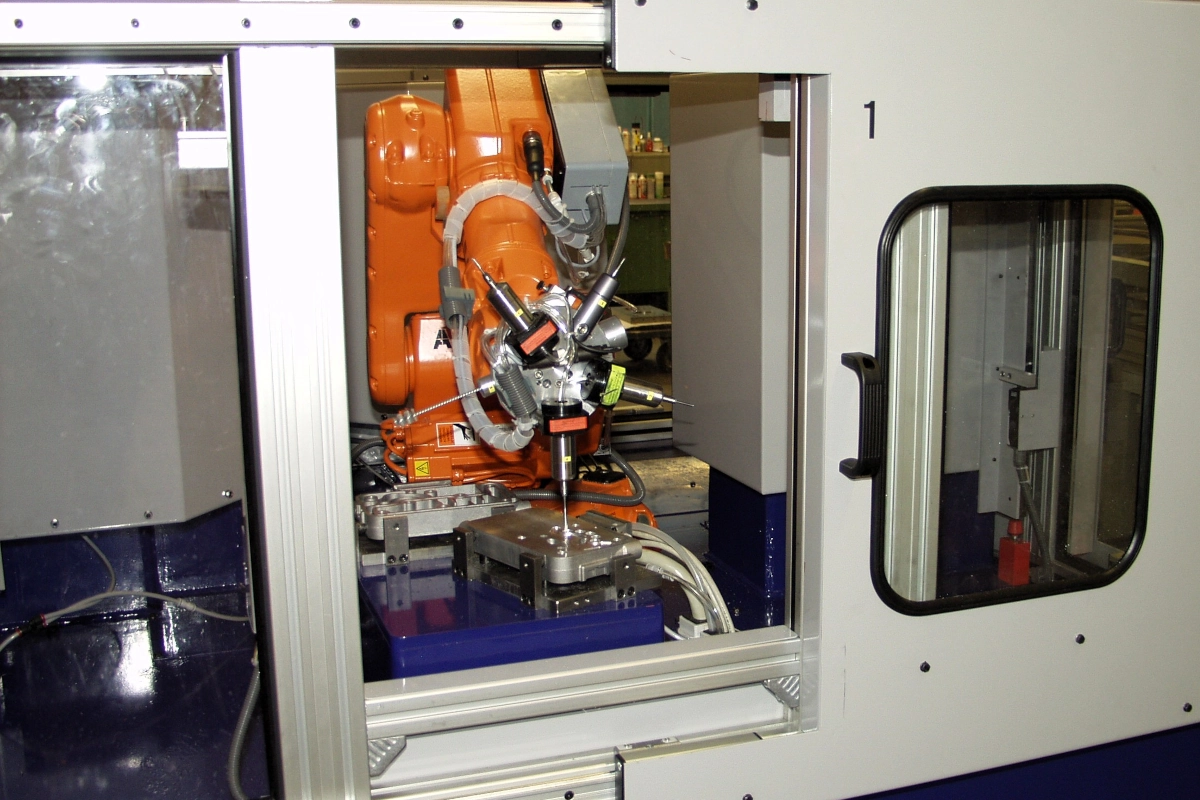

Système robotisé – Série RSP/5F pour l’ébavurage des pièces moulées sous pression et des pièces moulées en acier
RSP/5F : USINAGE DE FONTE / ACIER MOULÉ
L’ébavurage robotisé de pièces de fonderie en aluminium peut être réalisé à l’aide de différents types d’outils. Les outils utilisés sont principalement des outils rotatifs tels que des fraises, des meules sur tige, des disques abrasifs ou des brosses.
Le choix des outils se fait en fonction des exigences de précision, du matériau, de la surface et de la quantité de matière à enlever. Lors de l’usinage, il est possible de guider soit l’outil, soit la pièce.
RSP/5F : USINAGE DE FONTE / ACIER MOULÉ
L'ébavurage robotisé des pièces moulées en aluminium peut être réalisé à l'aide de différents outils. On utilise principalement des outils à entraînement rotatif, tels que des fraises et des meules sur tige, des disques à lamelles ou des brosses.
Le choix des outils se fait en fonction des exigences de précision, du matériau, de la surface et de la quantité de matière à enlever. Lors de l'usinage, il est possible de guider soit l'outil, soit la pièce.

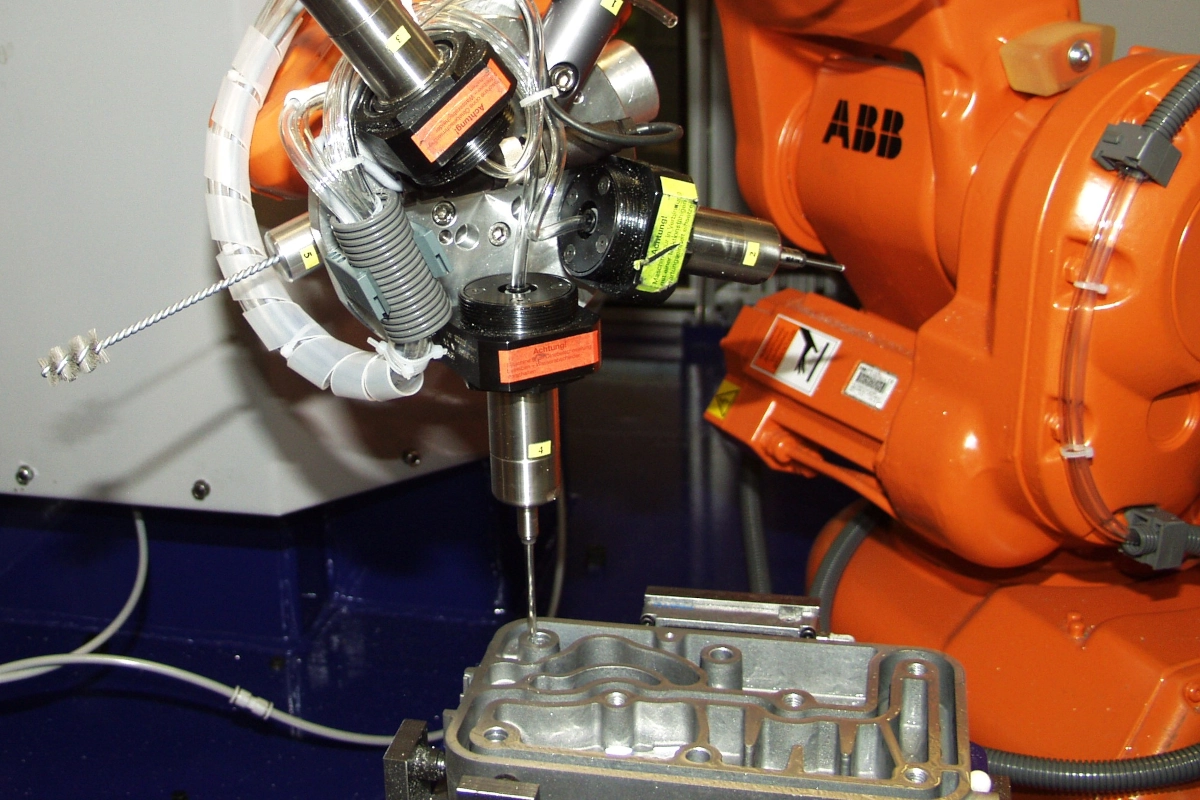

- Fixation de différents outils dans trois broches de fraisage à entraînement pneumatique et une
- Brossage par la tourelle porte-outils
- Temps de changement d'outil : 0,4 s
- Traitement des courbes programmées dans l'ordre géométrique
- Traitement le plus court possible
- Peut accueillir jusqu'à quatre outils
- Mesure de pièces complètes ou d'éléments de contour individuels pour la programmation et le contrôle de la qualité.
- Vérification de la position de la pièce dans le processus grâce à un palpeur de mesure 3D intégré
- Augmentation de la durée de vie des outils et amélioration de l'état de surface lors de l'ébavurage grâce à
- Mouillage avec un liquide provenant d'une bombe aérosol fixée à la tourelle porte-outils
Lors de l'usinage, par exemple, de culasses de cylindres en fonte, un ébavurage précis et défini
est essentiel. Les bords ébavurés doivent avoir une largeur de 0,3 à 0,5 mm afin de garantir une taille maximale des surfaces d'étanchéité.
Des outils de fraisage spéciaux ont été développés pour réaliser ces arêtes d'ébavurage régulières et étroites pour l'aluminium en toute sécurité pour la production,
. Les outils de fraisage garantissent une longue durée de vie et sont conçus de manière à limiter la pénétration dans la pièce.
Un logiciel hors ligne est fourni pour la programmation du robot. Il permet de récupérer les données de dessin et d'assembler les courbes à ébavurer sous forme d'éléments de rayon et de ligne.
