SYSTÈME DE BALANCE HORIZONTAL
Séries LP110 et LP130

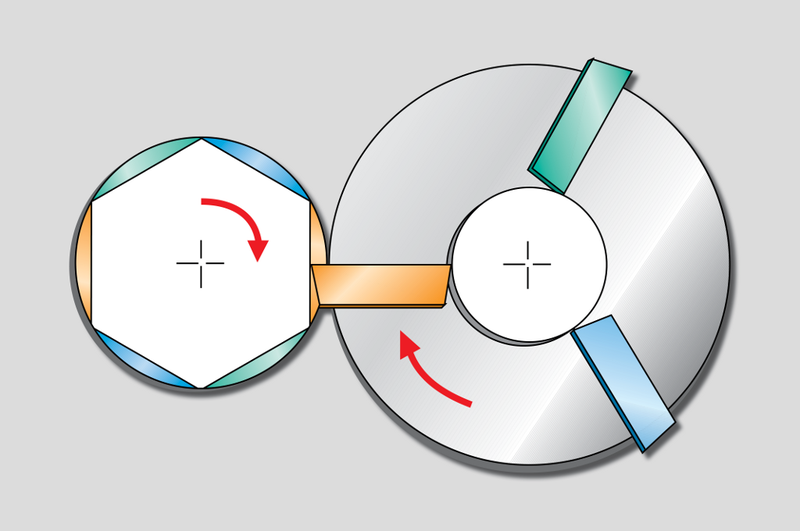

PIÈCES TYPIQUES POUR LE SYSTÈME DE ROULEMENT HORIZONTAL

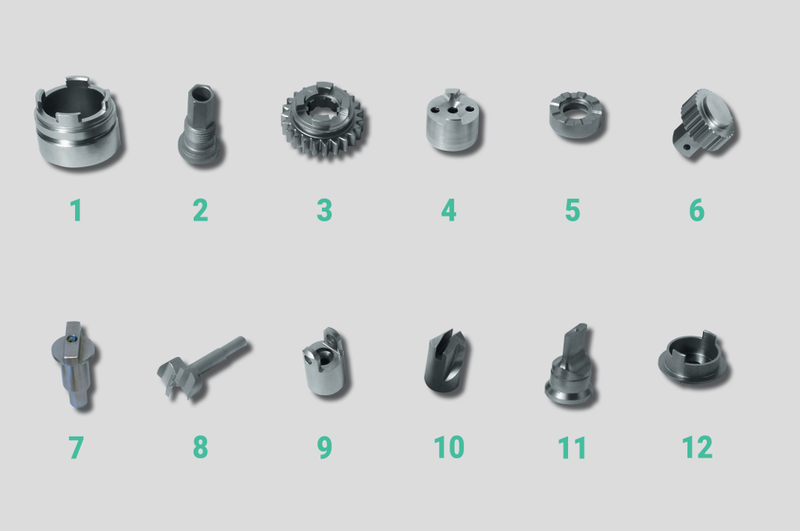

Les pièces présentées ici sont des exemples d’usinage avec le système de roulement horizontal.

TEMPS DE COUPE POUR DIFFÉRENTS USINAGES

1. Came frontale : 10.0 s
   Hexagone SW 15 mm : 9.0 s
2. Came frontale avec contre-dépouille 5° : 10.0 s
3. Came frontale : 11,7 s
4. Came frontale : 8.0 s
5. Carré SW 1/2″ : 6.0 s
6. Bi-plat SW 13 mm (alliage spécial) : 18.0 s
7. Géométrie de coupe complète ø 35 mm avec dégrossisseur : 20.0 s
8. Contour extérieur – rainure frontale – trou ø 6,5 mm : 25.0 s
9. Géométrie de coupe et rainure frontale : 11.0 s
10. Came frontale : 9.0 s
11. Bi-plat SW 7 avec facettes de rayon et sortie de rayon : 18.0 s
12. Came frontale : 8.0 s

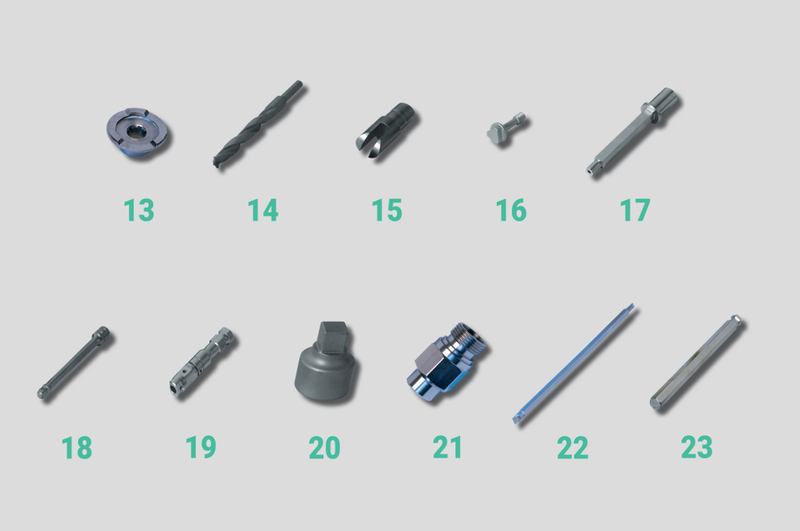

13. Géométrie de coupe complète (ø 12 mm) : 9.0 s
14. Rainure frontale 10 mm × 20 mm : 6.0 s
15. Triangle : 5.0 s
16. Carré SW 12 mm : 20.0 s
17. Carré copié SW 1/2″ : 8.0 s
18. Carré plus bas SW 16 mm : 12.0 s
19. Carré SW 20 mm : 10.0 s
20. hexagonal SW 30 mm [Nirosta] ; 9.0 s
21. Lame de tournevis à fente – Bi-plat : 5.0 s
22. Hexagone à tête sphérique SW 8 mm : 6.0 s
