Máquina rectificadora de biselos planos – Serie BG/V

BG/V: Afilado de hojas de cuchillo con virola inclinada

La máquina rectificadora de biselos planos de la serie BG/V se ha diseñado especialmente para rectificar hojas de cuchillo con virola inclinada. La afiladora está equipada con cuatro ejes de contorneado.

Además de los datos técnicos que figuran en BG, la máquina tiene las siguientes especificaciones técnicas:

• Longitud de lijado 300-640 mm
• Brida de fijación para muelas abrasivas ∅ 450-710 mm
• Accionamiento de husillo 22-45 kW
• Husillo con rodamiento de precisión precargado sin holgura, diseñado para una velocidad periférica de hasta 50 m/s

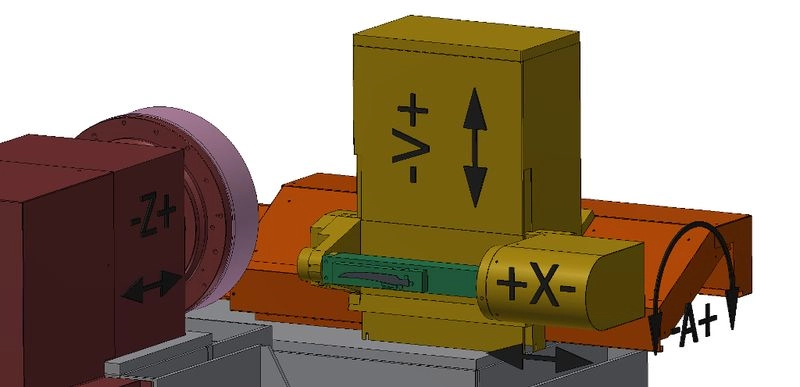

• Mesa de rectificado con cuatro ejes:
  Eje X = eje de avance principal Mesa de rectificado accionada por motor lineal
  Eje Z = eje de entrada de muela abrasiva
  Eje V = eje vertical
  A-v = eje de inclinación/ángulo del borde de corte
• Accionamientos digitales de ejes sobre husillos de bolas precargados ejes Y y V o reductor de precisión eje A, accionamiento digital de ejes motor lineal para eje X
• Disposición adicional de ejes con eje de piedra Z y eje W para compensación de anillos rozantes. El eje Z se utiliza como eje para rectificar las piezas. Se utiliza cuando la carrera del eje de la piedra no es suficiente para rectificar las piezas. Ejemplos de ello son las cuchillas de máquina anchas, en las que tanto la superficie plana como el filo de corte se rectifican en una sola operación de sujeción.
