Machine de meulage périphérique – Série WSL
WSL : MEULAGE DE DENTS POINTUES ET D’ARBRES

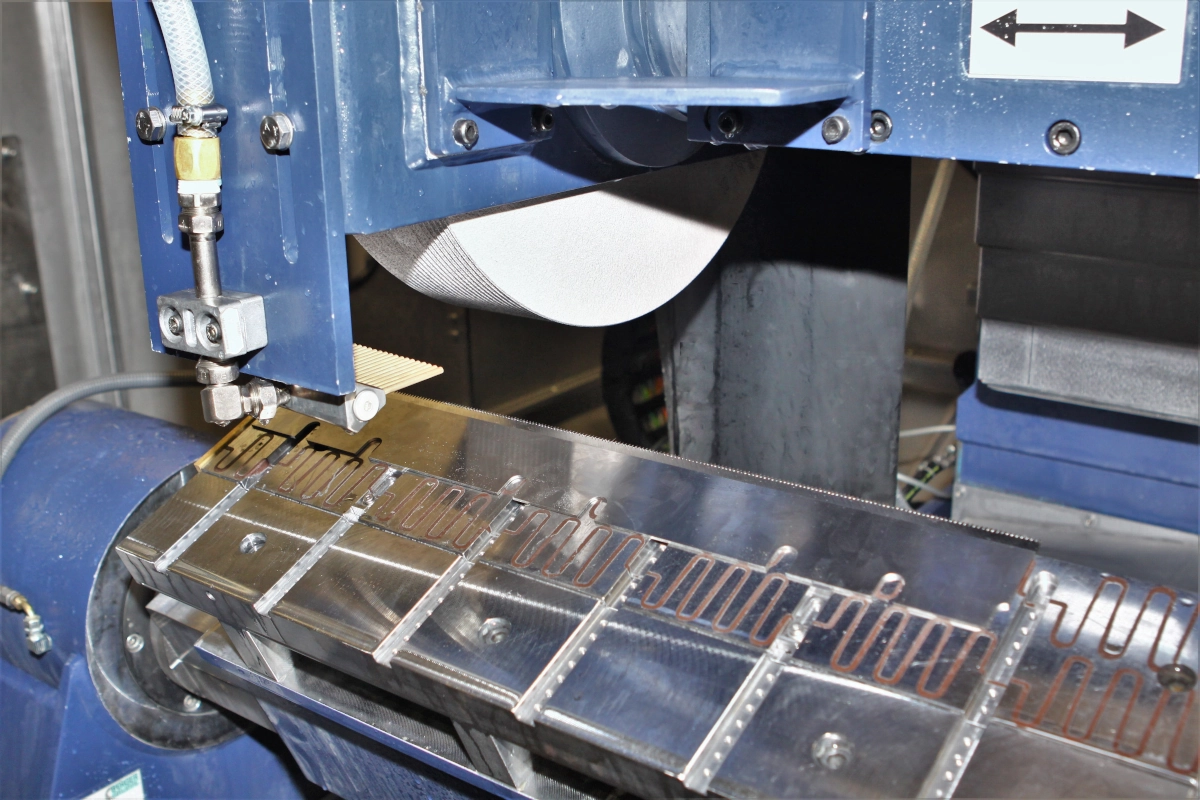

La station de rectification de la série WSL est utilisée comme module dans différentes machines afin d’obtenir une meulage de dents pointues ou d’arbres.
WSL : MEULAGE DE DENTS POINTUES ET D'ARBRES
La station de rectification de la série WSL est utilisée comme module dans différentes machines afin d'obtenir une meulage de dents pointues ou d'arbres.
- Obtention de n'importe quel angle de coupe grâce à l'interpolation des axes Y et Z
- Construction soudée lourde
- Moteur spécial 15 kW avec arbre à roulement de précision et bride de fixation pour meules de 450 mm Ø (utilisable jusqu'à 250 mm Ø)
- Largeur de ponçage max. 100 mm
- Entraînement direct de la meule
- Vitesse périphérique constante programmable lorsque le diamètre du disque diminue 30-45 m/s
- Dressage/profilage de la meule avec rouleau profilé à revêtement diamanté 140 mm Ø, entraînement 0,75 kW ; intervalles de dressage préprogrammables avec compensation automatique de l'usure de la meule
- Dressage à l'aide d'un diamant monograine

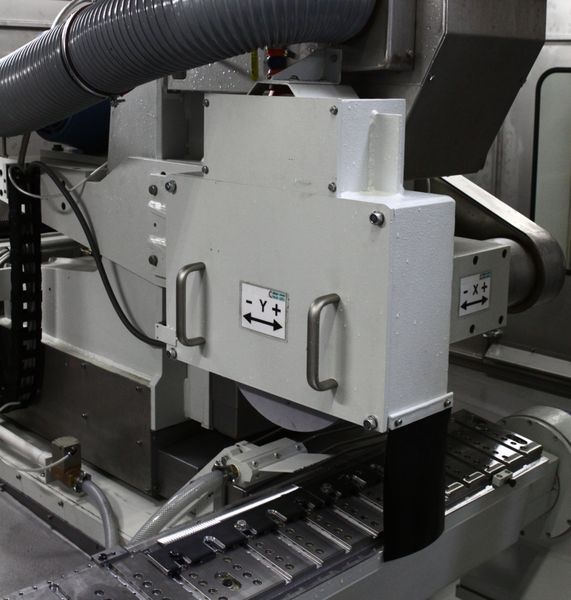

- Station de rectification équipée d'un chariot vertical et d'un chariot horizontal :
Axe Y = chariot horizontal pour le déplacement contre la pièce/le rouleau profilé
Axe Z = chariot vertical pour le mouvement de rectification - Déplacement des axes CNC par servomoteur AC avec vis à billes précontraintes
WSL2/3 : COUTEAUX À TRANCHANT LISSE, À MEULAGE DE DENTS ARRONDIES OU À DENTURE POINTUE

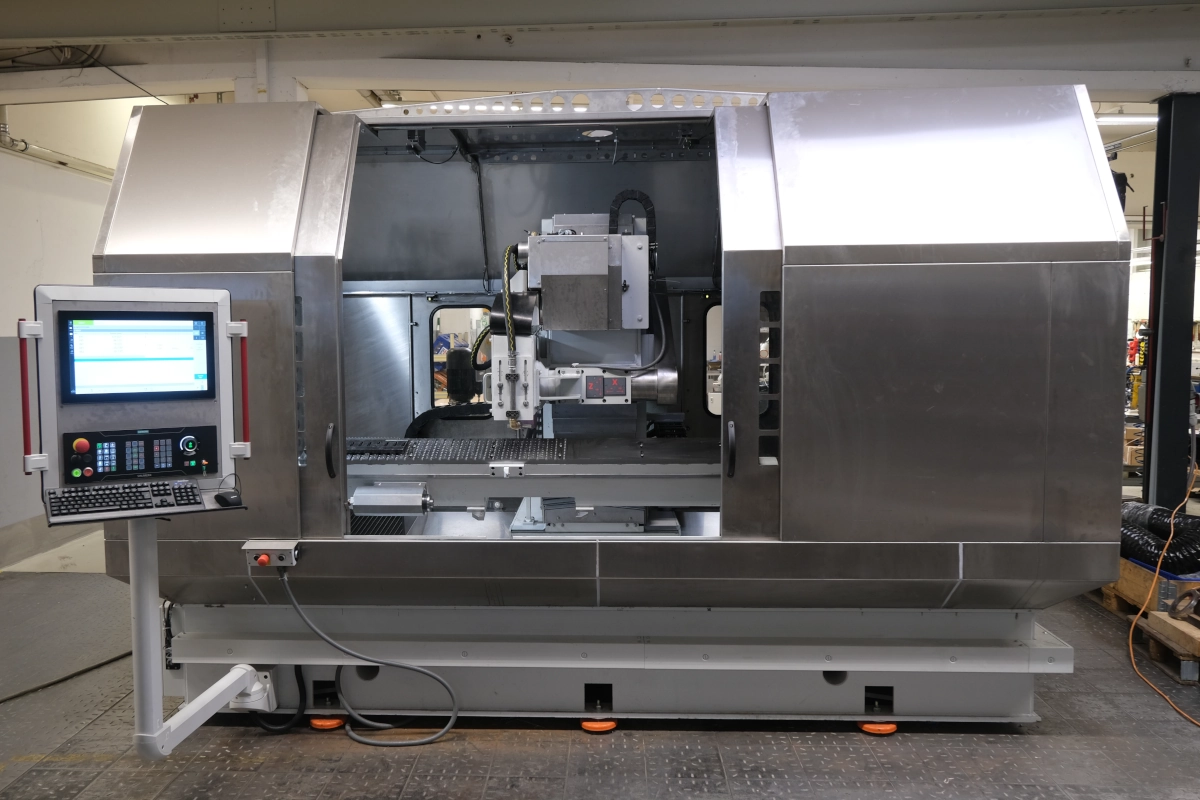

Rectifieuse CNC avec jusqu'à sept axes pour l'usinage de couteaux d'une longueur maximale de 1.800 mm et pour la denture de couteaux circulaires d'un diamètre maximal de 250 mm (en option).
- Station de meulage de la série WSL
- Affûtage de couteaux à tranchant droit ou denté selon un angle programmable
- Dressage de meules pour les profils de dents fréquemment utilisés avec dispositif de dressage pour recevoir des rouleaux de dressage diamantés
- En option, un redresseur CNC à deux axes pour une programmation conviviale des formes de dents via le menu
- Possibilité de rectifier rapidement presque tous les profils de dents sur les lames longues, même pour les petites séries ou les prototypes (en particulier les dentures en forme de pointe ou d'onde).
- Denture possible sur les lames circulaires grâce à un axe de rotation supplémentaire (axe C)
- Axe B supplémentaire (± 25°) pour créer un détalonnage (WSL3)
