Machine de meulage des pièces biseautées – Série BG/RH
BG/RH : meulage des rayons

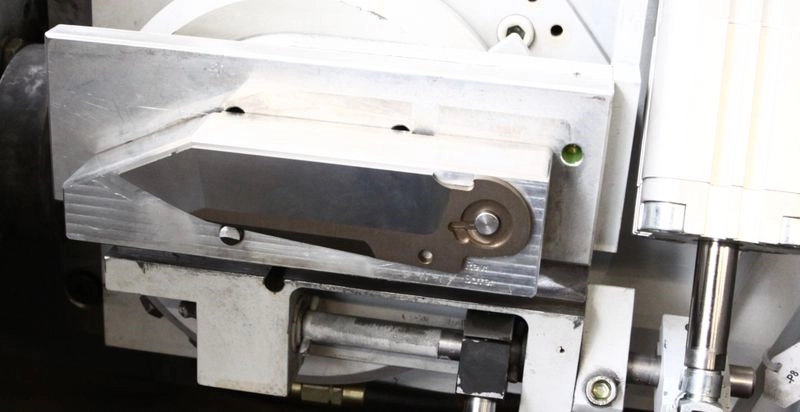

La machine de meulage des pièces biseautées à commande numérique de la série BG/RH est conçue pour le meulage de lames courbes sur les sécateurs, les élagueurs, les taille-haies, les haches, les outils à main, les lames circulaires et les pièces de forme similaire. L’affûteuse est équipée de cinq axes donnant le contour et d’un axe d’outil.
BG/RH : meulage des rayons
La machine de meulage des pièces biseautées à commande numérique de la série BG/RH est conçue pour le meulage de lames courbes sur les sécateurs, les élagueurs, les taille-haies, les haches, les outils à main, les lames circulaires et les pièces de forme similaire. L'affûteuse est équipée de cinq axes donnant le contour et d'un axe d'outil.
En plus des données techniques mentionnées dans BG, la machine présente les spécifications techniques suivantes :
- Longueur de ponçage 300-640 mm
- Bride de fixation pour meules 80-710 mm ∅
- Entraînement de broche 6,5-45 kW
- Broche avec roulement de précision précontraint sans jeu, conçue pour une vitesse périphérique allant jusqu'à 50 m/s

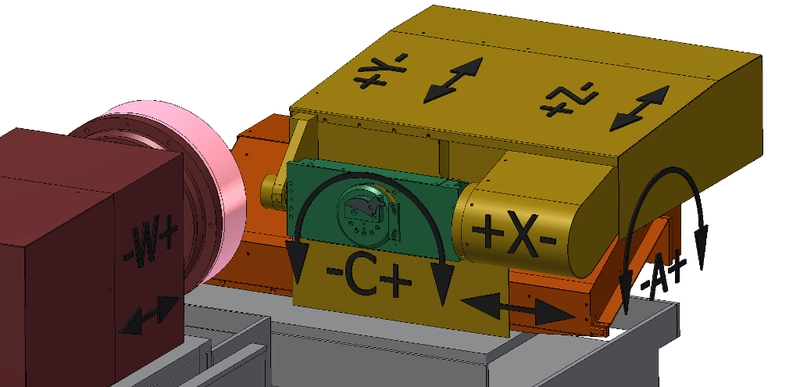

- Table de rectification à cinq axes :
Axe X = axe d'avance principal Table de rectification entraînée par moteur linéaire
Axe Y et Z = axes de pression linéaires contre meule
Axe A = axe de basculement/angle de coupe
Axe C = axe de rotation horizontal - axe W = axe de basculement meule, réglable en continu et librement programmable
- Entraînements d'axe numériques sur vis à billes précontrainte, axes A et C, entraînement d'axe numérique Moteur linéaire pour l'axe X
