Machine de meulage des pièces biseautées – Série BG/DA
BG/DA : affûtage de couteaux de machines
La machine de meulage des pièces biseautées à commande numérique de la série BG/DA a été spécialement conçue pour le meulage des lames de machines. La rectifieuse est équipée de trois axes donnant le contour et d’un axe d’outil.
BG/DA : affûtage de couteaux de machines
La machine de meulage des pièces biseautées à commande numérique de la série BG/DA a été spécialement conçue pour le meulage des lames de machines. La rectifieuse est équipée de trois axes donnant le contour et d'un axe d'outil.
En plus des données techniques mentionnées dans BG, la machine présente les spécifications techniques suivantes :
- Longueur de ponçage 300-640 mm
- Bride de fixation pour meules 80-710 mm ∅
- Entraînement de broche 6,5-45 kW
- Broche avec roulement de précision précontraint sans jeu, conçue pour une vitesse périphérique allant jusqu'à 50 m/s

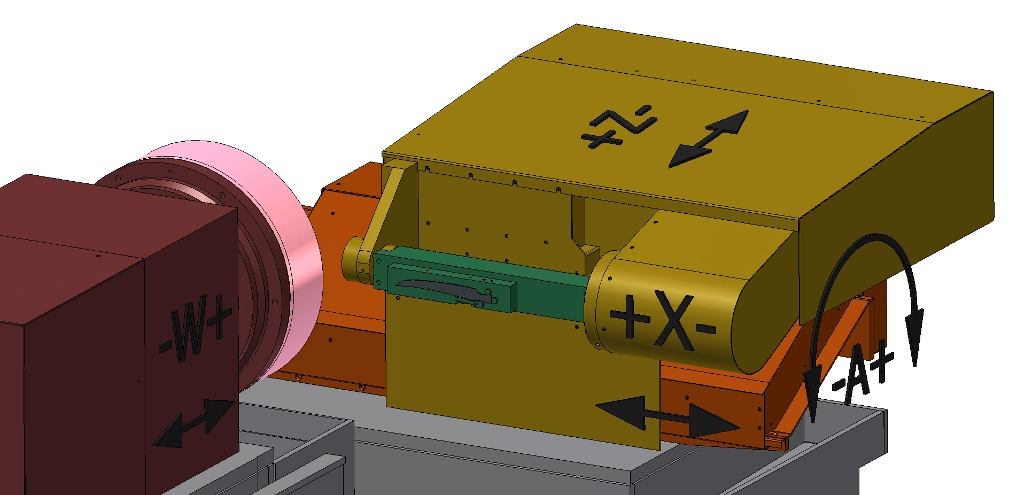

- Table de rectification à trois axes :
Axe X = Axe d'avance principal Table de rectification entraînée par moteur linéaire
Axe Z = Axe de pression linéaire contre meule
Axe A = Axe de basculement/angle de coupe - axe W = axe de basculement meule, réglable en continu et librement programmable
- Entraînements d'axe numériques sur vis à billes précontrainte axe Z ou réducteur de précision axe A, entraînement d'axe numérique moteur linéaire pour axe X
